L'électroaimant ou comment transformer un courant électrique en champ magnétique.
Difficulté
Technique
Durée
15 minute(s)
Sommaire
- 1 Introduction
- 2 Étape 1 - Préparer le matériel
- 3 Étape 2 - Dénuder les embouts du fil de cuivre
- 4 Étape 3 - Enrouler le fil de cuivre sur la vis (1)
- 5 Étape 4 - Enrouler le fil de cuivre sur la vis (2)
- 6 Étape 5 - Relier le fil de cuivre à la pile
- 7 Étape 6 - Tester l'électroaimant !
- 8 Commentaires
Introduction
Cette expérience nécessite d'être un peu minutieux.se.
- Matériel et outils
Vis
Vis en métal à trouver en magasin de bricolage
Une vis est une machine simple apte à transformer un mouvement de rotation en un mouvement de translation dirigé suivant l'axe de rotation, ou vice-versa.
Les divers types de vis se caractérisent par l'utilisation de surfaces hélicoïdales. On peut distinguer :
la vis de fixation utilisée de façon statique pour diverses sortes de liaison ; la vis d'Archimède utilisée pour la manutention de matériaux granulés ou pulvérulents, ainsi que pour le pompage des fluides, (exemple : vis à grain) ; la vis de transformation de mouvement utilisée de façon dynamique pour transformer, dans un sens ou dans l'autre, un mouvement de rotation en mouvement de translation ou un couple en effort axial ; la vis sans fin qui, associée à des roues dentées, permet de réaliser des engrenages ; la vis micrométrique, permettant de mesurer avec précision ; le mécanisme de vis-écrou ;le mécanisme de vis à billes.
Fil de cuivre
[[File:]]
Fil de cuivre
Pile 4,5V
Grande pile plate et carrée 4,5 Volts. Elle comporte 2 lamelles (bornes + et -). Très pratique pour les expériences autour de l'électricité !
Pinces crocodiles
Plus couramment appelées "pinces crocos", ce sont des câbles électriques comportant une pince (en forme de gueule de crocodile) à chaque extrémité. Ces pinces permettent d'accrocher facilement les câbles aux différents composants électriques.
Trombone
Un trombone est un petit objet utilisé pour maintenir solidairement une liasse de feuilles de papier.
Ruban adhésif
Un ruban adhésif ou papier collant (Belgique) est un ruban recouvert de substance adhésive. Il se présente généralement sous la forme d'un rouleau dont la face externe est non adhésive. Il est utilisé notamment pour lier des objets entre eux ou simplement pour recouvrir un objet d'un film protecteur.
Étape 1 - Préparer le matériel
Choisir une vis plutôt longue et large.
Couper un morceau de fil de cuivre. Ici, pour une vis de 10cm de long, on découpe un fil de cuivre d'environ 2,50m.
Étape 2 - Dénuder les embouts du fil de cuivre
A l'aide d'une pince à dénuder, dénuder les 2 extrémités du fil de cuivre sur environ 0,5cm. Cela nous permettra de venir y brancher les pinces crocodiles par la suite.
Étape 3 - Enrouler le fil de cuivre sur la vis (1)
Enrouler le fil de cuivre autour de la vis.
Commencer par l'extrémité opposée à la tête de la vis.
Laisser environ 10cm dépasser.
Enrouler jusqu'au bout et fixer avec un bout de scotch.

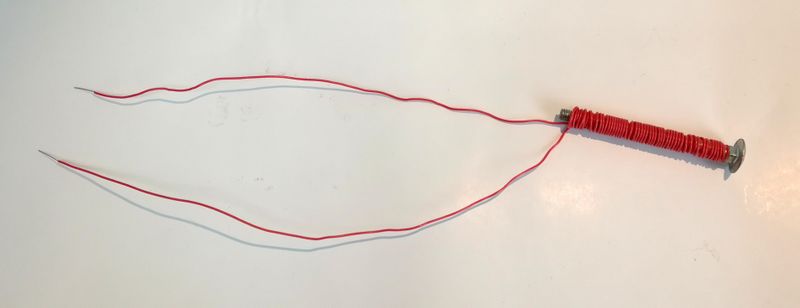

Étape 4 - Enrouler le fil de cuivre sur la vis (2)
Continuer d'enrouler le fil de cuivre, dans l'autre sens cette fois !
Enrouler jusqu'au bout en laissant un petit de la vis apparent.
Fixer avec du scotch.
Étape 5 - Relier le fil de cuivre à la pile
Grâce aux pinces crocodiles, brancher chacune des extrémités du fil de cuivre à une lamelle de la pile.
Étape 6 - Tester l'électroaimant !
Approcher la vis du trombone. Que se passe-t-il ?
