HM3301

Capteur de particules fines 2.5µm, 5µm, 10µm

29EUR (€)

Description longue

Principe :

Le principe du capteur de particules fines HC3301 repose sur la théorie de Mie-Lorenz, La théorie de Mie s'applique par exemple à des gouttes d'eau de taille macroscopique impliquées dans des phénomènes optiques météorologiques tels que la formation des arcs-en-ciel, des couronnes ou des gloires (source Wikipedia https://fr.wikipedia.org/wiki/Th%C3%A9orie_de_Mie)

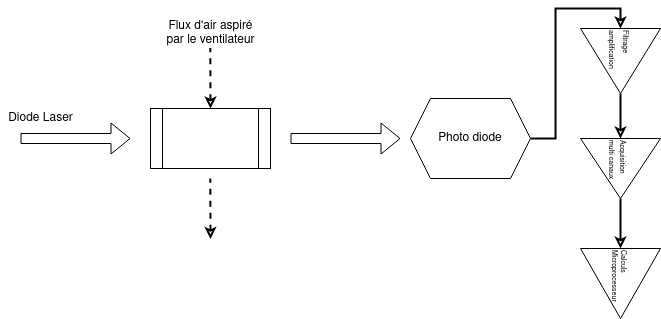

Quand la lumière issue de la diode laser passe à travers une particule, celle ci se diffuse et est concentrée sur une photodiode très sensible, le signal issu est amplifié et analysé par un circuit électronique qui calcule grâce à un modele mathématique la concentration de particules présentes dans la chambre de comptage.

Caracteristiques :

La documentation technique est disponible à cette adresse : https://cloud.debrouillonet.org/s/PYWNYjj2SG4G5Ea

Plage de mesure	1-500 μg/m³ – Max 1000 μg/m³
Taille des particules	0,3μm, 0,5μm, 1,0μm, 2,5μm, 5μm, 10μm
Cannaux de mesure	PM1,PM2,5, PM10 (μg/m³ , concentration /0,1L)
Résolution	1 μg/m³
Erreur	+/- 10 μg/m³ (25°C 50% humidité)
Temps de démarrage	10 secondes
Normes	ISO 14644-1
Durée de vie	2 ans en intérieur
Tension d’alimentation	5V ± 3 %
Protocole de communication	I2C / UART série

Bibliothèque :

Cablâge :

Code minimal :

Exemple :
