Canon à air comprimé

Canon à air comprimé pivotant

Difficulté

Technical Technique

Durée

3 day(s) jour(s)

Disciplines scientifiques

Mécanique, Physique

Canon, Bois, Métal, Tuyauteries, Mécanique Canon___air_comprim__catapulte_craftapulte.jpg

Introduction

Ce canon à air comprimé réaliser avec des matériaux de récupération, envoie des balles de tennis à plus de 50 mètres. Facile d'utilisation, il ne sera pas compliqué pour vous de lui trouver une utilité.

• Matériel et outils
• Expériences pré-requises

Marteau

Un marteau est un outil percuteur, servant par exemple à aplatir un morceau de fer ou à enfoncer un clou.

Marteau

Tournevis

Un tournevis est un outil de poing utilisé entre autres pour l'insertion et le retrait des vis dans les matériaux. Le tournevis motorisé s'appelle une visseuse, celle-ci est le plus souvent « sans fil ». Le tournevis, de nos jours, est conçu pour visser des vis à petite échelle mais détient une multitude de fonctions secondaires dont la principale est peut être l’ouverture des pots de peinture. Cette fonctionnalité est réservée intégralement au tournevis de type plat. En effet, elle est diffusée au point que certaines compagnies de production de pots de peinture suggèrent sur leur mode d’emploi d’ouvrir le couvercle à l’aide d’un tournevis plat. D’autres fonctions secondaires incluent : le levier multi-usages (pot de confiture), un presse papier, un outil de défense contre un agresseur, un gratte peinture.[

Tournevis

Perceuse

Une perceuse ou foreuse est un outil qui sert à percer ou tarauder des trous dans différents matériaux à l'aide de forets. Les perceuses modernes sont l'aboutissement de plusieurs siècles de technologie. Les vilebrequins sont apparus dans les ateliers de menuisiers et chez les charpentiers vers le XVe siècle. Les perceuses manuelle à engrenage datent du XIXe siècle, et c'est vers la fin du XIXe siècle que sont apparues les premières perceuses électriques.

Perceuse

Scie

Une scie est un outil à une lame dentée en acier trempé, destinée à couper des matériaux tels que le bois, la pierre, les métaux... Elle est actionnée par divers moyens tels que la force musculaire, l'électricité ou l'eau.

Scie

Papier à poncer

[[File:]]

Feuille abrasive de "grain" variable utilisée pour poncer du bois ou divers matériaux.

Papier à poncer

Initiation à la soudure

Étape 1 - Liste outils et matériaux

Matériaux:

(Pratiquement tous nos matériaux proviennent de récupération)

-Planche de bois

-Extincteur ou autre (compartiment pour air compressé)

-vis

-clous

-boulons

-tuyauterie

-vanne de tuyauterie

-roulement à billes (roue vélo)

-petites roues (achetées)

outils (en plus de ceux mentionnés plus haut):

-scie à métaux, circulaire et sauteuse

-poste de soudure

-résine

-ponceuse

-joint en ruban

Étape 2 - Préparation de l'extincteur

Comme l'extincteur deviendra le compartiment où sera stocker l'air il est important de le nettoyer et de le rendre étanche.

Après l'avoir ouvert, enlevé les parties non utiles et nettoyé, il faut bouché les trous afin de le rendre étanche.

Pour cela nous avons d'abord taraudé un trou afin de visser une vis à l'intérieur. Ensuite, nous avons utilisé de la résine pour s'assurer que l'air ne puisse pas passer.

Étape 3 - Percer les compartiments pour l'air et la balle

Les trous rebouchés avant n'étant pas assez gros, il est nécessaire d'en créer à nouveau car le débit d'air qui circulera se doit d'être important. Pour cela, la perceuse, la scie sauteuse et la lime, nous ont été d'une grande aide.

(Pour le grande tube en métal il est possible de prendre un tube de pvc, qui sera donc plus simple à percer. Cependant, il faudra une méthode différente pour le fixer au contenant à air.)

Étape 4 - Préparer la tuyauterie

Pour faire circuler l'air de l'extincteur au tube de propulsion, il est important de créer un chemin étanche et contrôlable. Nous avons donc cherché de la tuyauterie compatible ainsi que des vannes nous permettant de régler les circulations d'air.

L'une pour remplir l'extincteur de gaz (de l'arrivée d'air à l'extincteur) et l'autre pour contrôler le tir (de l'extincteur au tube contenant la balle).

Nous avons aussi ajouté un baromètre afin de pouvoir vérifier la pression.

Étape 5 - Assemblage des pièces

Il faut ensuite assembler les pièces entre elles, visser la tuyauterie à l'extincteur et au tube de propulsion.

Étape 6 - préparer pour la soudure + soudure

Pour fixer les parties du canon entre elles, nous avons décidé de les souder. Cependant, il est important de poncer la surface des endroits à souder afin de retirer les éléments la recouvrant, comme la peinture, qui pourrait gêner la soudure.

Étape 7 - Finition + premiers tests

Après avoir bien fini d'assembler chaque partie du canon, il est l'heure d'effectuer les premiers tests!

A première vue, la puissance n'était pas très élevée, cela à cause des fuites d'air dans la tuyauterie.

De plus, il nous semblait plus pratique de réduire la taille du tube de propulsion.

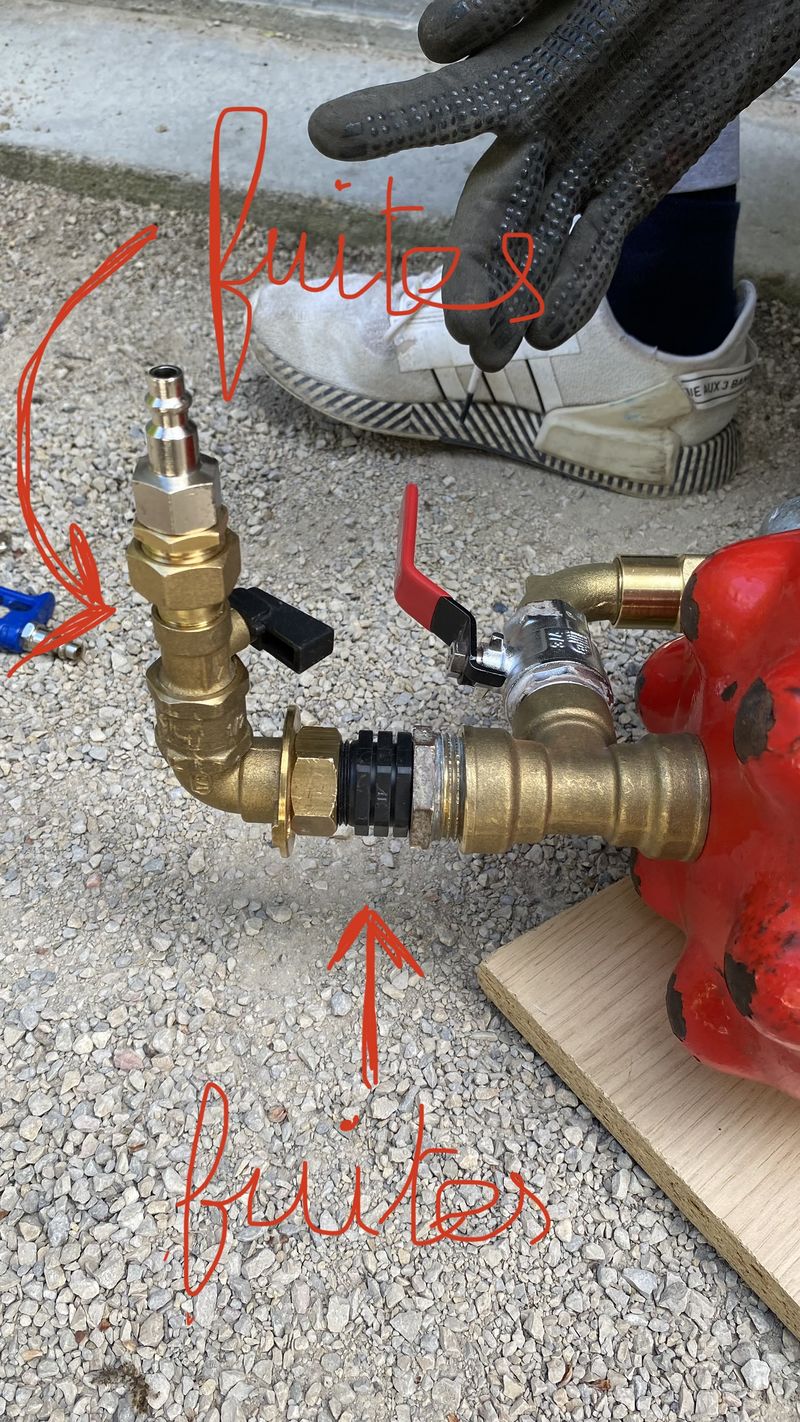

Étape 8 - Boucher les trous!

Pour boucher les fuites d'air, la résine nous a encore servie, mais aussi les joints en ruban qui sont très utiles pour la tuyauterie.

Étape 9 - Découper la base

Après avoir fait le canon, il faut s'attaquer à la base.

Étape 10 - Fixer le canon sur la base

Étape 11 - Nouveaux tests avec le mécanisme

Étape 12 -

Comment ça marche ?

Observations : que voit-on ?

Le canon à air comprimé est composé d'un tube métallique d'où est envoyée la balle, d'un extincteur en guise de compartiment pour l'air compressé et de tuyauterie avec vanne pour contrôler le tir. Il est posé sur un support en bois avec une possibilité de rotation verticale et horizontale.

Mise en garde : qu'est-ce qui pourrait faire rater l'expérience ?

Les fuites de gaz, il faut s'assurer que le compartiment pour le gaz est bien étanche et que la tuyauterie ne laisse pas passer le gaz non plus. Faire aussi attention pendant la soudure de ne pas faire de trous.

Applications : dans la vie de tous les jours

Dans un premier temps, nous avions l'idée d'utiliser notre canon pour nourrir les poissons d'élevages en bassin. En effet, il faudrait le placer au centre des bassins et en réglant la pression et l'inclinaison, il serait possible d'envoyer la nourriture plus ou moins loin.

Dans un second temps, il pourrait être utilisé dans les sports tels que le tennis ou baseball. La balle serait envoyé avec une certaine puissance et permettrait au joueur de s'entrainer à la renvoyer.

Vous aimerez aussi

Notre prochain objectif serait d'ajouter un moteur afin de la rendre automatique. On voudrait pouvoir contrôler l'inclinaison et la rotation du canon à distance ainsi que la pression contenue dans l’extincteur.

Éléments pédagogiques

Objectifs pédagogiques

Utilisation et découverte de différents outils tels que la scie circulaire, la scie sauteuse, la scie à métaux, la ponceuse, la perceuse.

Initiation au poste à souder.

Découverte de techniques comme la résine et les joins en rubans pour boucher des fuites.
