Durant cette expérimentation nous réaliseront un petit jeu basé sur le temps de réaction de l'utilisateur.
Difficulté
Facile
Durée
4 heure(s)
Disciplines scientifiques
Arduino
- Matériel et outils
Arduino
Arduino, et son synonyme Genuino sont des micro-controleurs libres.
Fil électrique
Un fil électrique : est le composant électro technique servant au transport de l'électricité, afin de transmettre de l'énergie et de l'information. Il est constitué d'un matériau conducteur, mono-brin ou multi-brin, souvent entouré d'une enveloppe isolante (plastique, Téflon...). L'intérieur du fil électrique est appelée « âme » du fil.
Fer à souder
Un fer à souder, ou plus précisément un fer à braser, est un outil chauffant permettant de réaliser une opération de brasage. L'usage courant du fer à souder se fait dans le domaine du montage de composants électroniques.
Gros bouton rouge
Gros bouton rouge donnant une envie irrépressible d'appuyer dessus
Bouton poussoir
Un bouton (ou bouton poussoir) est un coupe-circuit mécanique (un interrupteur).
Ecran LCD
Les écrans à cristaux liquides utilisent la polarisation de la lumière par des filtres polarisants et la biréfringence de certains cristaux liquides en phase nématique, dont on peut faire varier l’orientation en fonction du champ électrique. Du point de vue optique, l’écran à cristaux liquides est un dispositif passif : il n’émet pas de lumière, seule sa transparence varie, et il doit donc disposer d'un éclairage.
Résistance
Une résistance est un composant électronique ou électrique dont la principale caractéristique est d'opposer une plus ou moins grande résistance (mesurée en ohms) à la circulation du courant électrique.
LED
LED signifie Light Emiting Diod (Diode Electro-Luminescente).
Étape 1 - Le code
1 #include <Wire.h>
2 #include "rgb_lcd.h"
3
4 rgb_lcd lcd;
5 const int led_pin = 2,
6 pin_button = 4,
7 begin_button = 6,
8 red_led_pin=8,
9 yellow_led_pin=9,
10 green_led_pin=10;
11
12 unsigned long temps, tempsf;
13 int attente;
14
15 void setup() {
16 pinMode(led_pin,OUTPUT);
17 pinMode(red_led_pin,OUTPUT);
18 pinMode(9,OUTPUT);
19 pinMode(green_led_pin,OUTPUT);
20 pinMode(pin_button,INPUT);
21 lcd.begin(16, 2);
22 }
23
24 void loop() {
25 digitalWrite(10,LOW);
26 digitalWrite(9,LOW);
27 digitalWrite(8,LOW);
28 lcd.clear();
29 lcd.print("Nouvel essai");
30 delay(3000);
31 lcd.clear();
32
33 lcd.print("Pret ?");
34 lcd.setCursor(0,0);
35 attente = random(0,10000);
36 for(int i=0;i<=attente;i++){
37 delay(1);
38 if (digitalRead(pin_button)==true){
39 goto fin;
40 }
41 }
42 digitalWrite(led_pin,HIGH);
43 lcd.print("Appuyez !");
44 temps=millis();
45 while(digitalRead(pin_button)==false){
46 }
47 lcd.clear();
48 digitalWrite(led_pin,LOW);
49 tempsf=millis()-temps;
50 lcd.print(String("Temps :")+tempsf+String(" ms"));
51 lcd.setCursor(0,2);
52
53 if(tempsf<=300){
54 digitalWrite(10,HIGH);
55 lcd.println("Bien joue! ");
56 }
57
58 if(tempsf>=300 && tempsf<=700){
59 digitalWrite(9,HIGH);
60 lcd.println("Peu mieux faire!");
61 }
62
63 if(tempsf>=700){
64 digitalWrite(8,HIGH);
65 lcd.println("Trop lent! ");
66 }
67
68 while(digitalRead(begin_button)==false){
69 }
70
71 fin:
72 lcd.println("NULL");
73 }

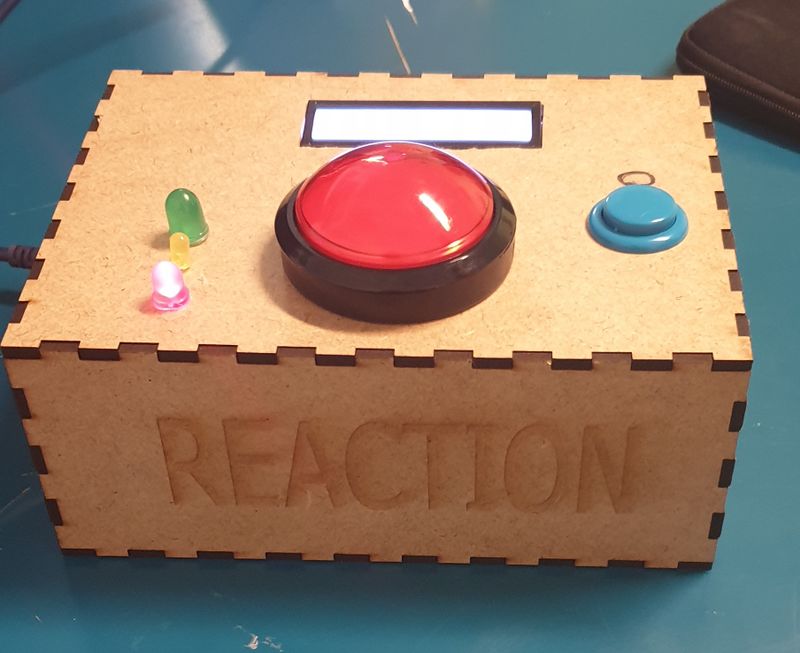

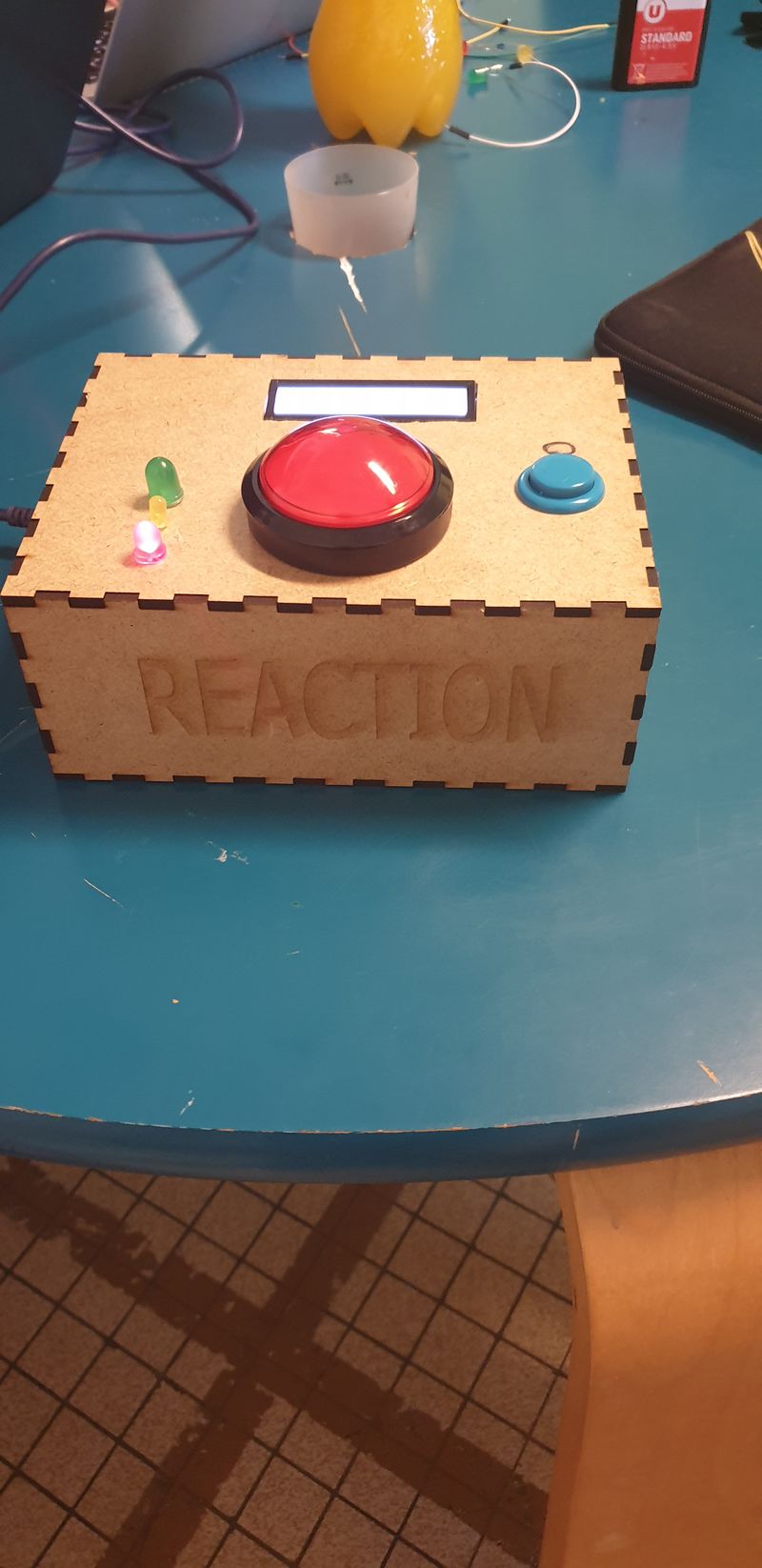

Étape 2 - Fabriquer la boite
Fabriquez à l'aide d'une découpeuse laser et le site "générateur de boite" la boite qui contiendra votre montage électrique.
Étape 3 - Réalisation du montage

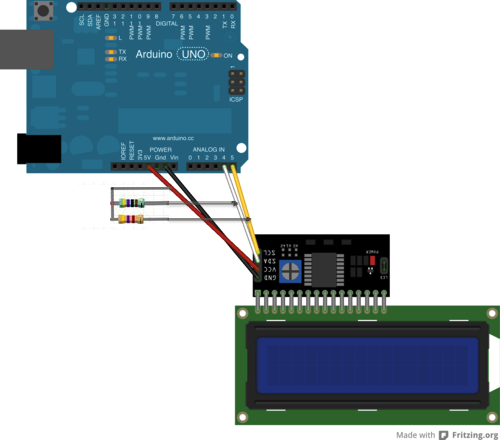

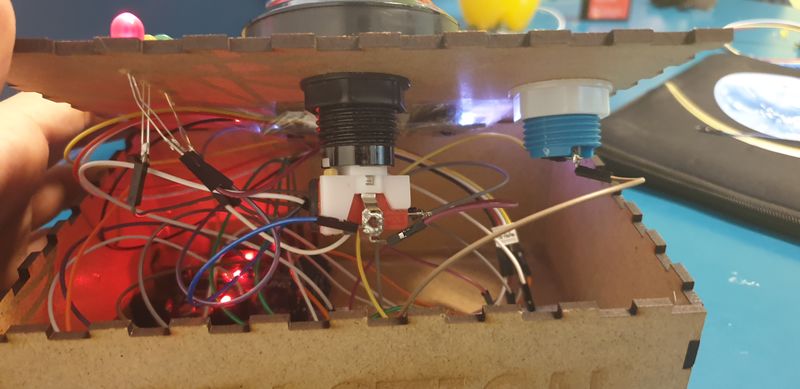

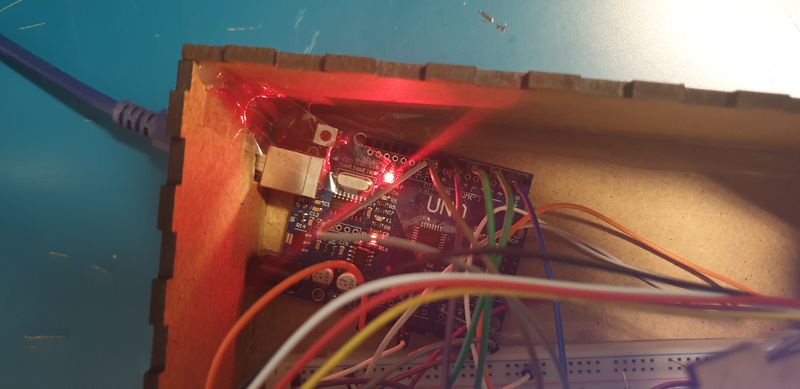

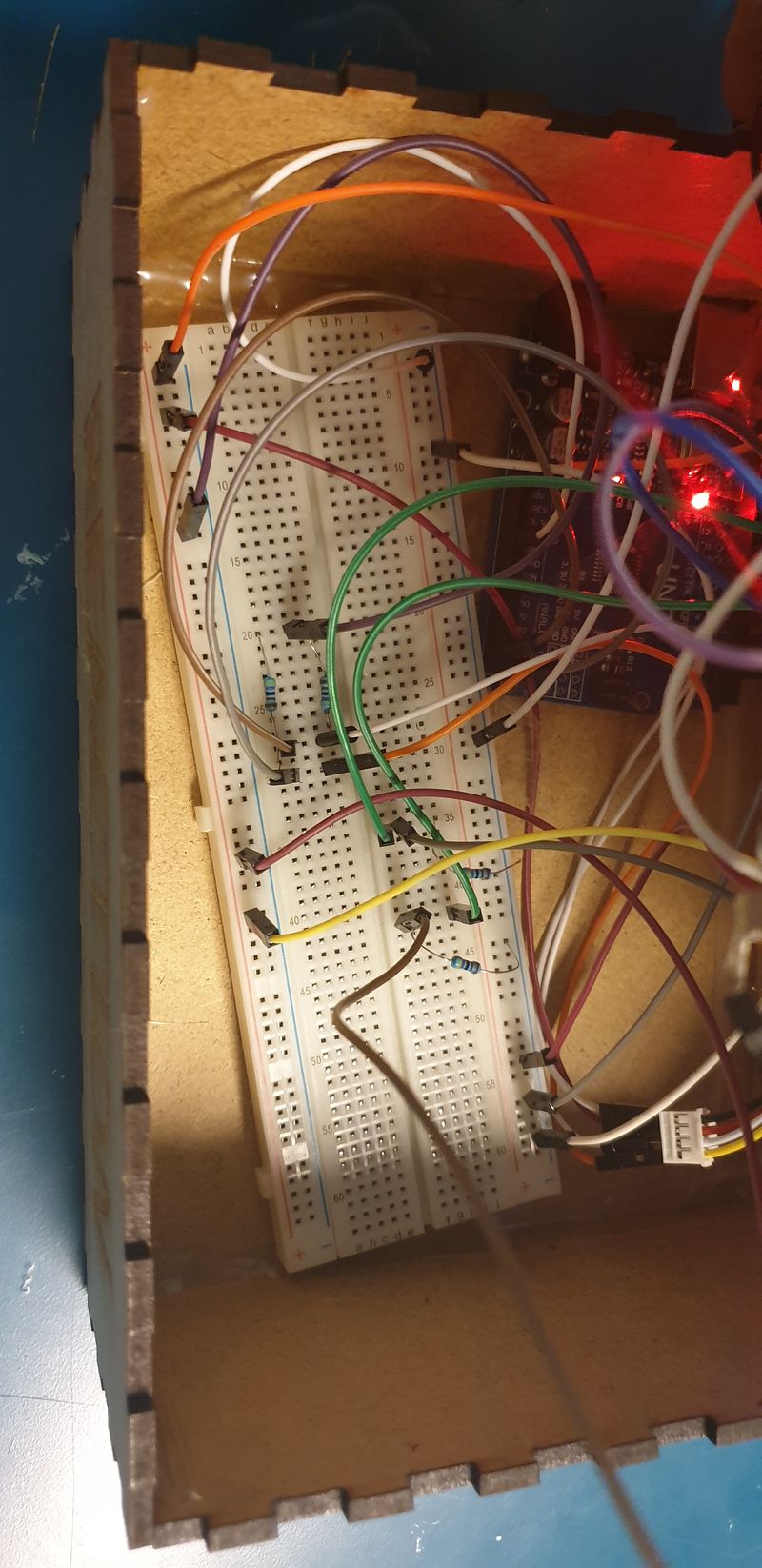

Réaliser le montage du lcd comme sur la figure. Brancher les leds avec une patte sur la masse et une autre sur la broche digital correspondante. Brancher les boutons sur les pins correspondants en oubliant pas de rajouter des résistances de fuite.
Comment ça marche ?
Mise en garde : qu'est-ce qui pourrait faire rater l'expérience ?
Composants défectueux
