Equilibre d'une règle et d'un marteau

Auteur avatarGuillaume BEGON - Occitanie | Dernière modification 15/10/2019 par Pierreb

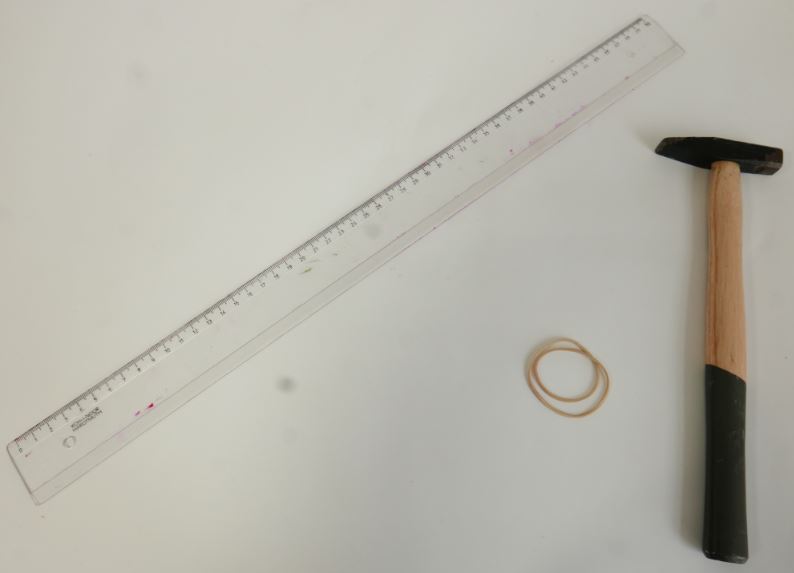

Étape 1 - Rassembler le matériel

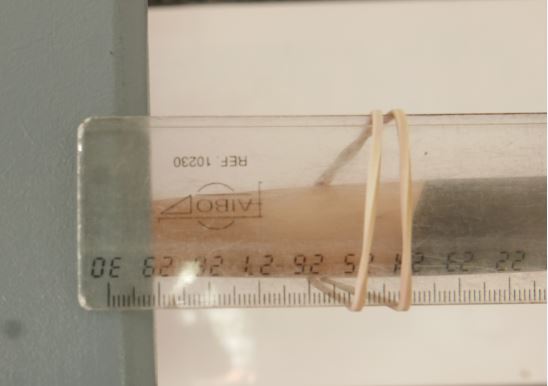

Étape 2 - Trouver le point d'équilibre de la règle et du marteau sur le bord de la table


Étape 3 - Défi : Faire tenir la règle sur le bord d'une table, sur 1 (ou 2 cm max)

1ère étape : Le défi est de trouver les différents moyens possibles pour que la règle soit en équilibre.

Dernière étape : Le défi ultime c'est d'avoir 1cm maximum de règle sur la table et le marteau sous la table

  • Placer la tête du marteau sous la table.
  • Seul le bout de la règle repose sur le bord de la table.

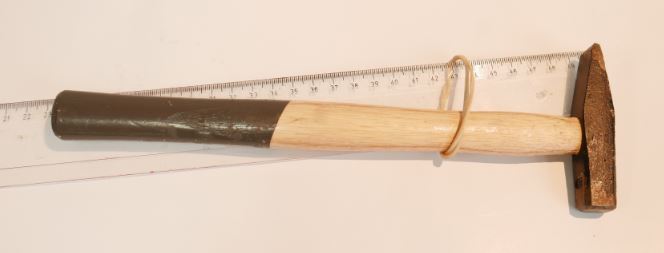

Étape 4 - Précision : Glisser la règle et le manche du marteau dans l'élastique.

Éviter les élastiques trop distendues, trop grands, trop lâches

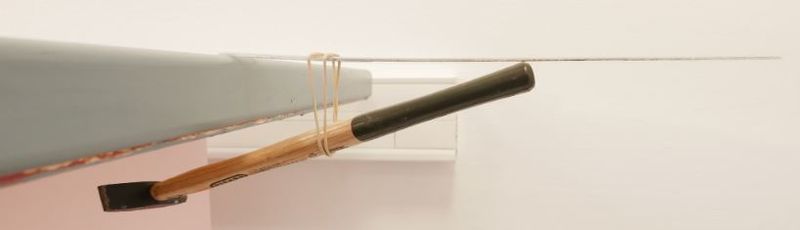

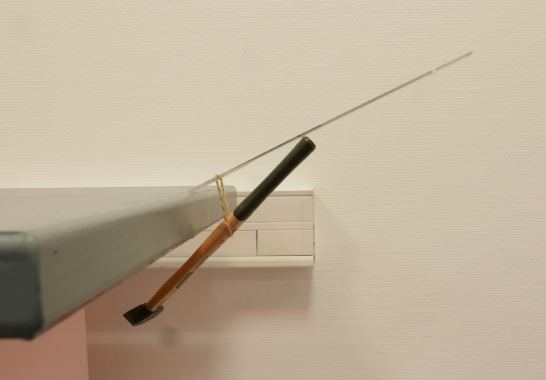

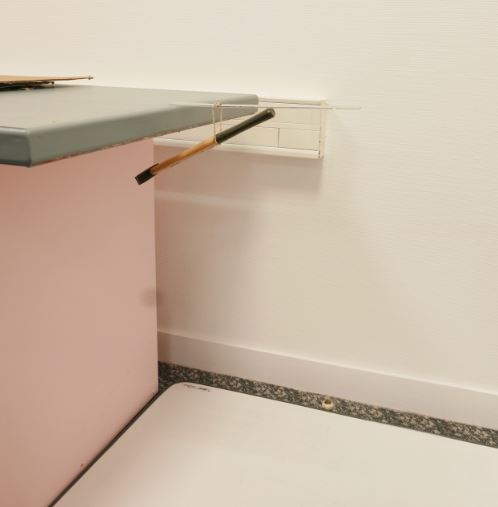

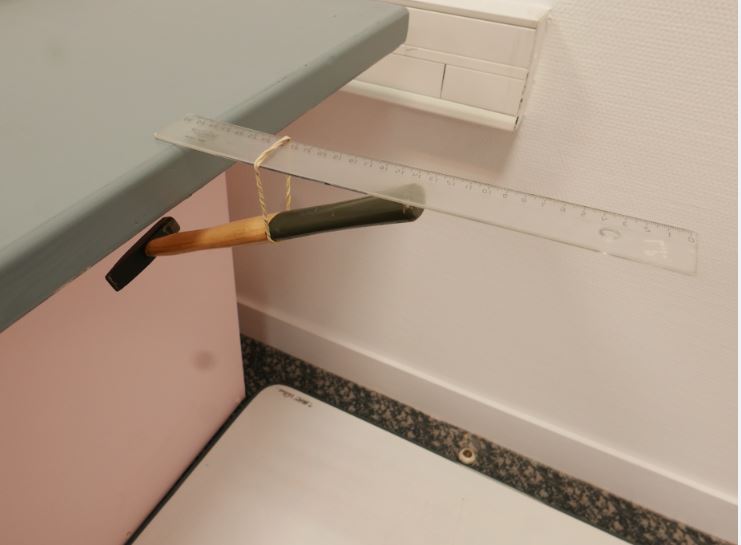

Étape 5 - Résultat final

  • La règle est dans le prolongement de la table
  • Le marteau ne touche pas la table
  • L'ensemble tient sans aide

Comment ça marche ?

Observations : que voit-on ?

  • La règle seule en équilibre tombe au sol
  • Si on lâche le marteau , il tombe au sol
  • L'élastique permet d'assurer un effet levier
  • Lorsque le système est en équilibre, il oscille autour de sa position d'équilibre et s'arrête ensuite.

Le point d'équilibre change en fonction du positionnement du marteau, de la résistance de l'élastique, de la longueur de la règle, de la masse du marteau

Mise en garde : qu'est-ce qui pourrait faire rater l'expérience ?

Une table parfois trop épaisse ; une règle trop longue et un marteau trop léger ; un élastique distendue ; un manque de patience

Explications

Le poids des objets les attire vers le sol, en raison du champ de gravité terrestre.

Quand le marteau est posé sur la table et que l'on le décale vers le bord, on remarque que celui tombe lorsqu'il dépasse un certain point : le marteau bascule quand la partie au-dessus du vide est plus lourde que la partie au-dessus de la table.

Le même principe s'applique à la règle.

Le système Règle + marteau + élastique crée un ensemble-objet qui se trouve en équilibre sur le bord de la table.

Si l'on ajoute au marteau la règle et l’élastique, c'est le même principe. La présence de la règle permet de laisser l'ensemble un peu plus loin dans le "vide".

Cet ensemble repose sur la table et ne tombe pas tant que l'on n’a pas dépassé le point d'équilibre de l'ensemble lui-même. Tant qu'il repose au-dessus de la table, l'ensemble ne bascule pas. Par contre, dès que le centre d'équilibre n'est plus "soutenu" par la table, l'ensemble tombe dans le "vide".

Le centre de gravité n'est pas à l'endroit où la règle touche la table. Le centre de gravité de ce montage se situe près de la tête du marteau. Il compense le centre de gravité de la règle.

Plus d'explications

Le centre de gravité (CdG), appelé G, est le point d'application de la résultante des forces de gravité ou de pesanteur. De ce fait, il est clairement dépendant du champ de gravitation auquel le corps est soumis.

https://fr.wikipedia.org/wiki/Centre_d%27inertie

Applications : dans la vie de tous les jours

La manifestation la plus courante de la gravité est bien sûr la pesanteur, c'est-à-dire l'attraction entre la Terre et les objets qui sont à proximité.

Plusieurs œuvres d'art, jouets et gadgets utilisent des systèmes d'équilibre

Vous aimerez aussi

Équilibriste

Éléments pédagogiques


Sources et ressources

Voir pesanteur sur Wikipédia.

voir centre de gravité sur wikipédia : https://fr.wikipedia.org/wiki/Centre_d%27inertie
