Fabriquer un circuit électrique

Auteur avatarNathanaël Latour | Dernière modification 19/08/2020 par Nathanaël Latour

Fabriquer un circuit lectrique IMG 20200724 153528.jpg
Nous utilisons l’électricité quotidiennement et de façon très spontanée. Néanmoins, de quoi à besoin électricité pour faire fonctionner nos objet.
Licence : Attribution (CC-BY)

Introduction

Nous allons essayer de comprendre quelle est le cheminement de l’électricité au sein de ce qui est appelé le "circuit électrique" sous forme de défi.

Lors du premier, il s'agira d'allumer simplement une ampoule à l'aide d'une pile

Lors du deuxième, le principe sera rajouter à notre montage des pièces de façon à y ajouter un interrupteur.

Étape 1 - Defi 1: Allumer l'ampoule

Avant de commencer ce défi, rendez-vous à la partie "Mise en garde" et lisez-la attentivement.


Matériel :

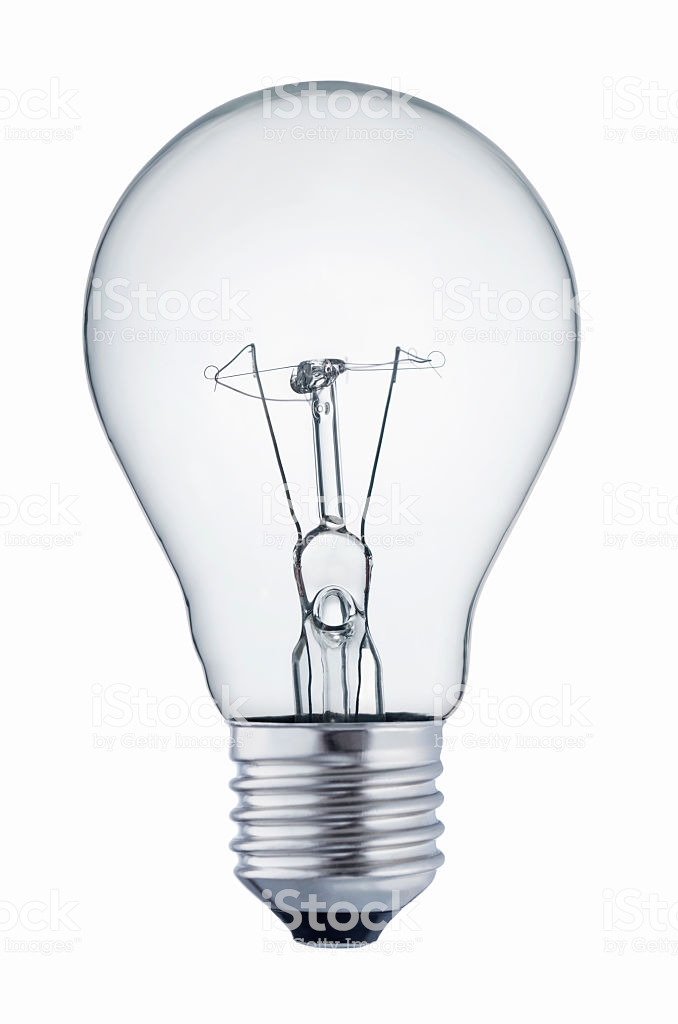

  • Ampoule reliée à deux fils
  • Pile 4,5V

L'objectif est d'essayer d'allumer l'ampoule à l'aide de la pile.


Étape 2 - Fonctionnement du circuit électrique 1/2

Pour que l'ampoule s'allume, il faut relier un fil de l'ampoule sur la borne - (dite borne "négative") de la pile et l'autre fil de l'ampoule sur la borne + (dite borne "positive") de la pile.


Si les deux fils sont reliés à la même borne, l'ampoule ne s'allume pas.


Pour allumer l'ampoule, il est donc nécessaire de former un circuit à travers lequel l'électricité circule :

  1. Pile ou générateur
  2. Borne +
  3. Fil électrique
  4. Ampoule
  5. Fil électrique
  6. Borne -
  7. Pile ou générateur

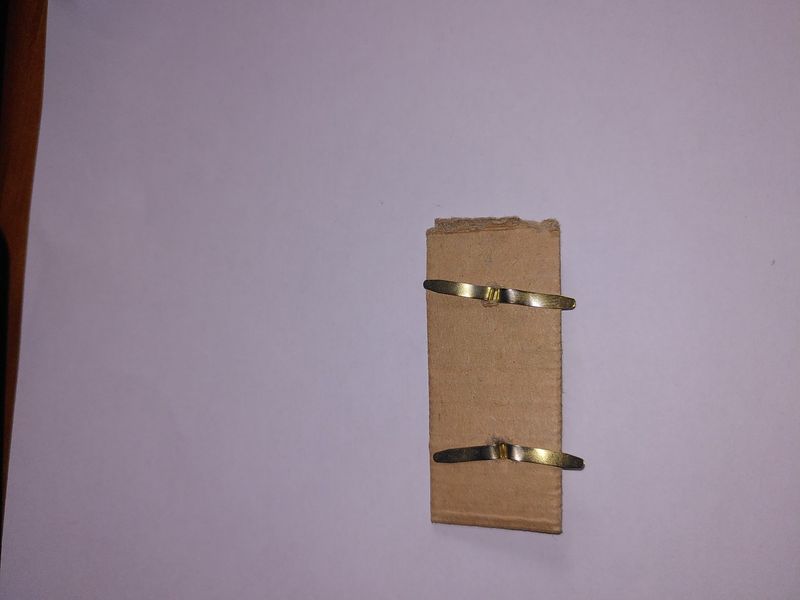

Étape 3 - Préparation du support d'interrupteur

Matériel :

  • Découper un rectangle de carton d'environ 4cm de largeur et 6cm de longueur
  • Percer deux trous au deux extrémités du carton
  • Y insérer les deux attaches parisiennes

Attention : les deux attaches parisiennes ne doivent pas se toucher.



Étape 4 - Defi 2: Fabriquer un intterupteur

Avant de commencer ce défi, rendez-vous à la partie "Mise en garde" et lisez-la attentivement.


Matériel :

  • Ampoule reliée à deux fils
  • Pile 4,5V
  • Le carton avec les deux attaches parisiennes
  • Un fil supplémentaire
  • Un trombone


L'objectif est d'ajouter un interrupteur au sein du circuit électrique qui a été réalisé lors du défi 1.




Étape 5 - Fonctionnement du circuit électrique 2/2

Pour que l'ampoule s'allume, il faut relier un fil de l'ampoule sur la borne - de la pile, l'autre fil de l'ampoule sur une des attaches parisiennes. Ensuite mettre le trombone entre les deux attaches parisiennes puis relier la deuxième attache parisiennes sur la borne + de la pile à l'aide du fil supplémentaire.


Comme précédemment, pour allumer l'ampoule, il est donc nécessaire de former un circuit à travers lequel l'électricité circule :

  1. Pile ou générateur
  2. Borne +
  3. Fil électrique
  4. Ampoule
  5. Fil électrique
  6. Attache parisienne
  7. tronbonne
  8. attache parisienne
  9. fil électrique
  10. Borne -
  11. Pile ou générateur


Lorsque le trombone relie les deux attaches parisienne, le courant circule, la lumière s'allume, le circuit est alors fermé.

Lorsque que le trombone ne relie pas les deux attaches parisienne, le courant ne circule pas, la lumière est éteinte, le circuit est alors ouvert.


C'est le principe de l'interrupteur !




Comment ça marche ?

Mise en garde : qu'est-ce qui pourrait faire rater l'expérience ?

Lorsque vous allez essayer de réaliser vos défis, vous ne devez en aucun cas relier directement les deux bornes de la pile (les deux "pattes" métallique) à l'aide d'un élément conducteur (trombone, attache parisienne, fil électrique, ...), car dans ces cas là vous fabriquez une sorte de grille pain et vous risquez de vous brûler.


Lorsqu'on réalise un montage électrique, une partie de l’électricité doit être consommé par un des éléments du montage (ampoule électrique, moteur, résistance, ...).

Explications

Comme nous l'avons vu :

  • Pour utiliser l’énergie électrique, il est nécessaire de former un circuit à travers lequel l'électricité circule
  • Si tous les éléments du circuit sont reliés ensemble, le courant circule, le circuit est alors fermé.
  • Si deux éléments du circuit ne sont plus reliés, le courant ne circule pas, le circuit est alors ouvert.
