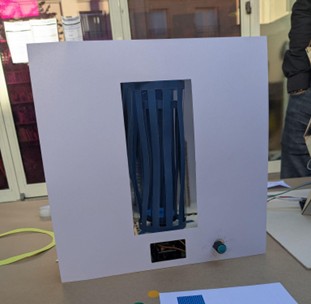

POOCL (Pool / Pocl) est à destination des usagers de la piscine Judaïque de Bordeaux. Celui-ci se dispose à l’entrée. Via la sémantique de la piscine, le pocl s’inspire des lignes d’eau qui définissent les couloirs de nages. Cela démontre plus ou moins la fréquentation de la piscine grâce à la rotation des bandes internes. Si les couloirs de nages sont pleins, ils induisent une forte fréquentation, s’ils sont aérés, ils indiquent que la piscine est plus dégagée. Ainsi, l’utilisateur tourne le curseur du bouton vers l’horaire qui l'intéresse, cela permet de visualiser les données de fréquentation pour les prochaines heures. Les usagers peuvent anticiper les horaires les plus propices pour nager tranquillement. Ainsi, Pool vise à rendre les données compréhensibles d’un coup d'œil, afin d’améliorer l'expérience des usagers en leur permettant d’éviter les heures d’affluence.
Difficulté
Technique
Durée
2 jour(s)
Disciplines scientifiques
Arduino, Informatique, Electricité, Mécanique
Étape 1 - Découpe des feuilles à la laser et boitier

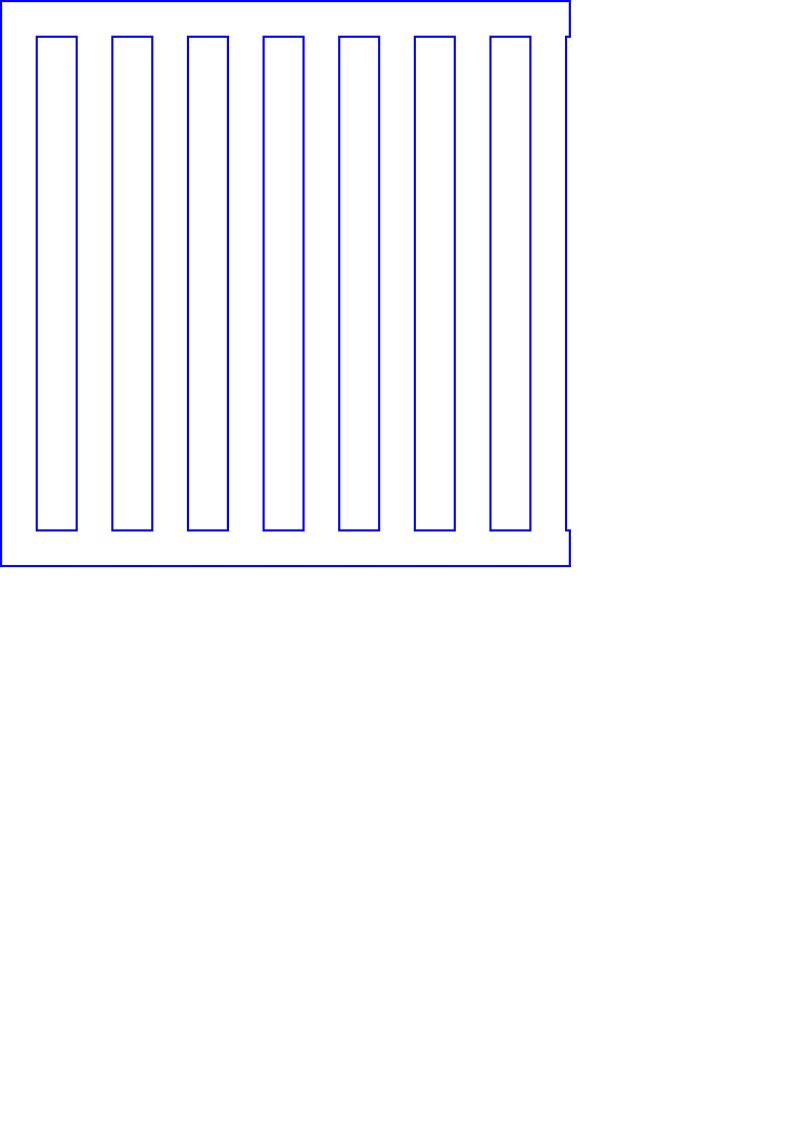

Découpe du papier pour les 2 parties centrales cylindriques : papier bleu (voir fichier ci-joint)
Découpe laser du papier épais pour la boîte contenant le système mécanique
Découpe du papier pour la structure externe :
- Cadre blanc [30 cm par 30 ]
- En son centre découpé un troue de [20 par 7 cm]

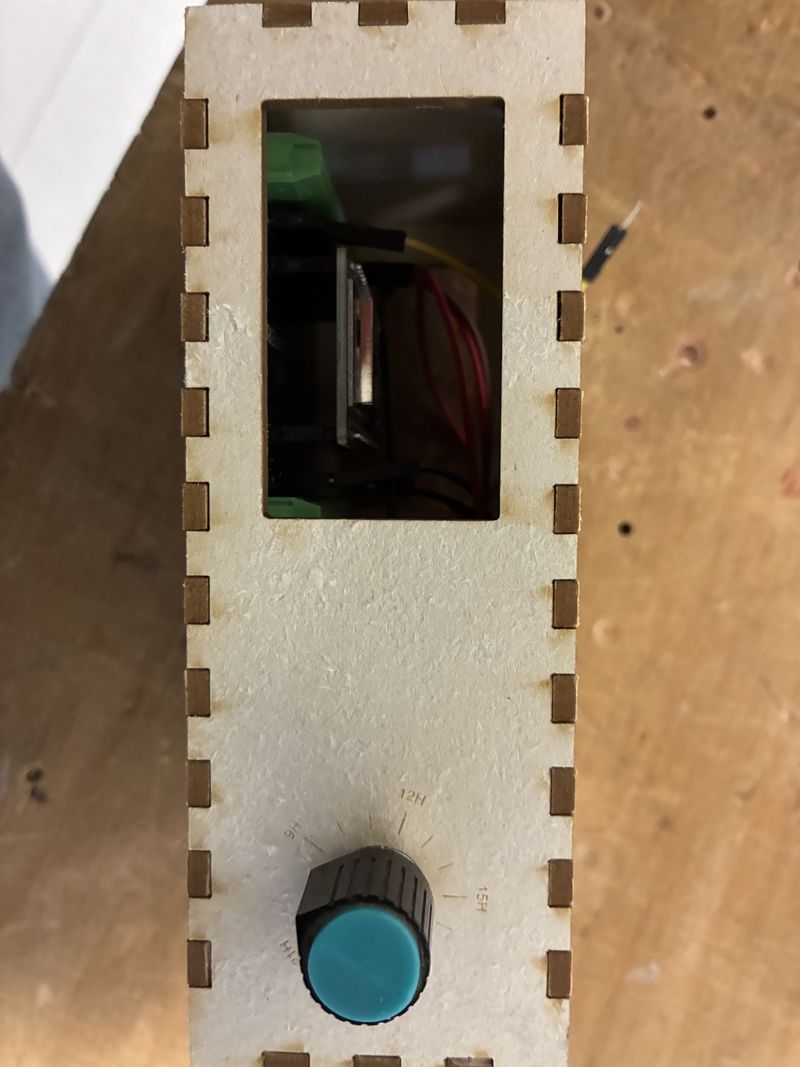

- Pour le petit rectangle permettant de voir le ESP 32 découper un troue [ 5 cm par 8 cm ] (Voir image)

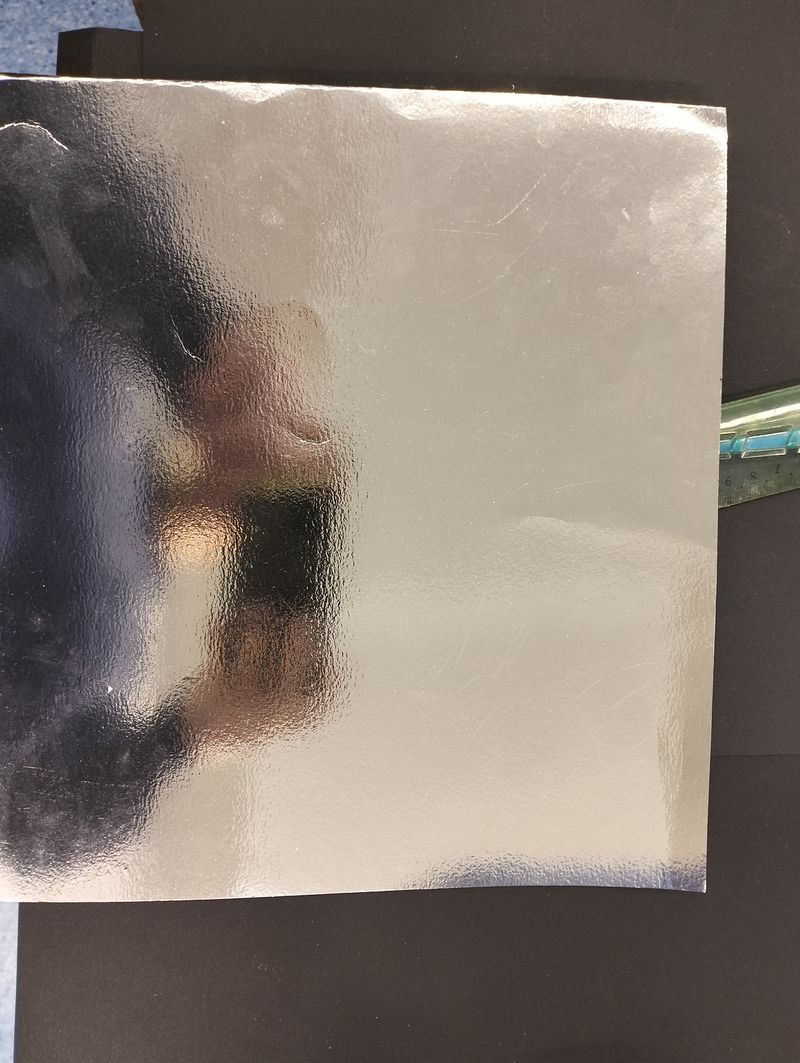

Découpe du fond en papier miroir [30 cm par 30 cm ] ( voir image )
Étape 2 - Impression 3D
Lancer l'impression de la pièce extérieur et de l'hélice du servo - moteur ( Utiliser de préférence du PLA Bleu)

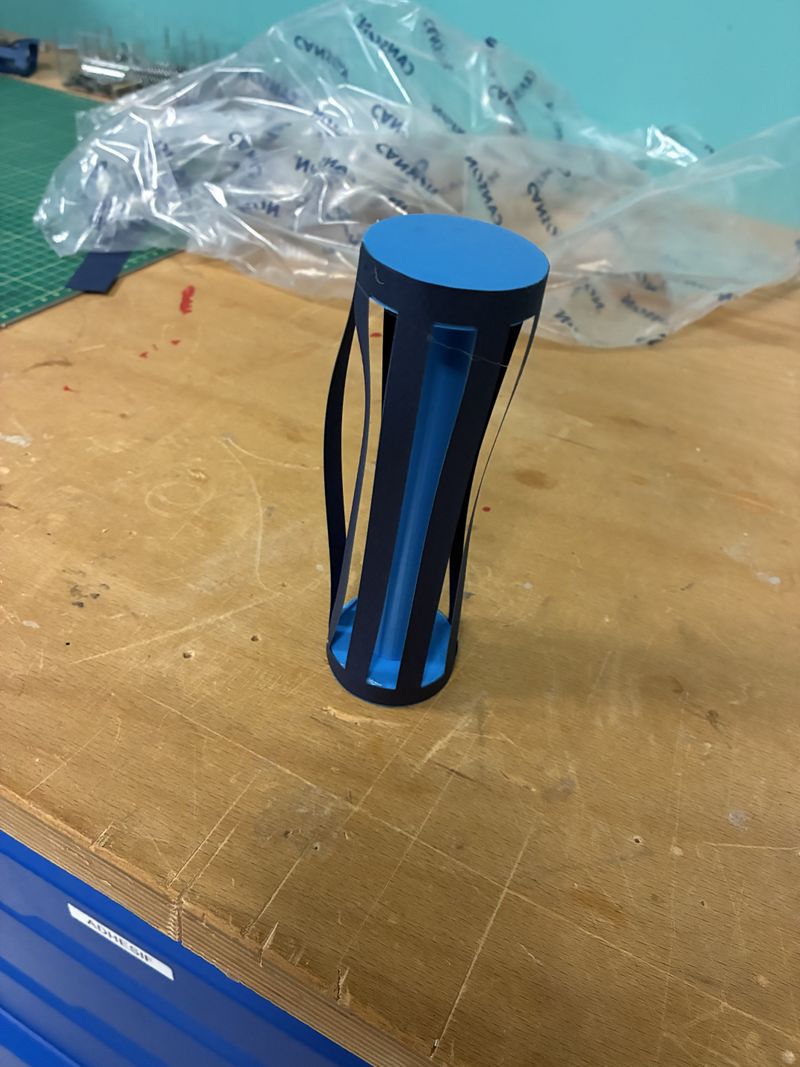

Pour le plus petit cylindre il sera nécessaire de récupérer le fichier du plus grand et de diminuer la dimension en rajoutant un support permettant d'accueillir la pièce de fixation du servo - moteur ) celui devra avoir un diamètre de [4,5 cm ]
Étape 3 - Codage
qLogiciels Tony et Micro Python, les ingénieurs informatique ont pu réaliser le codage pour l'objet : codage des données de fréquentation des piscines de bordeaux métropole en heure.
Étape 4 - Assemblage

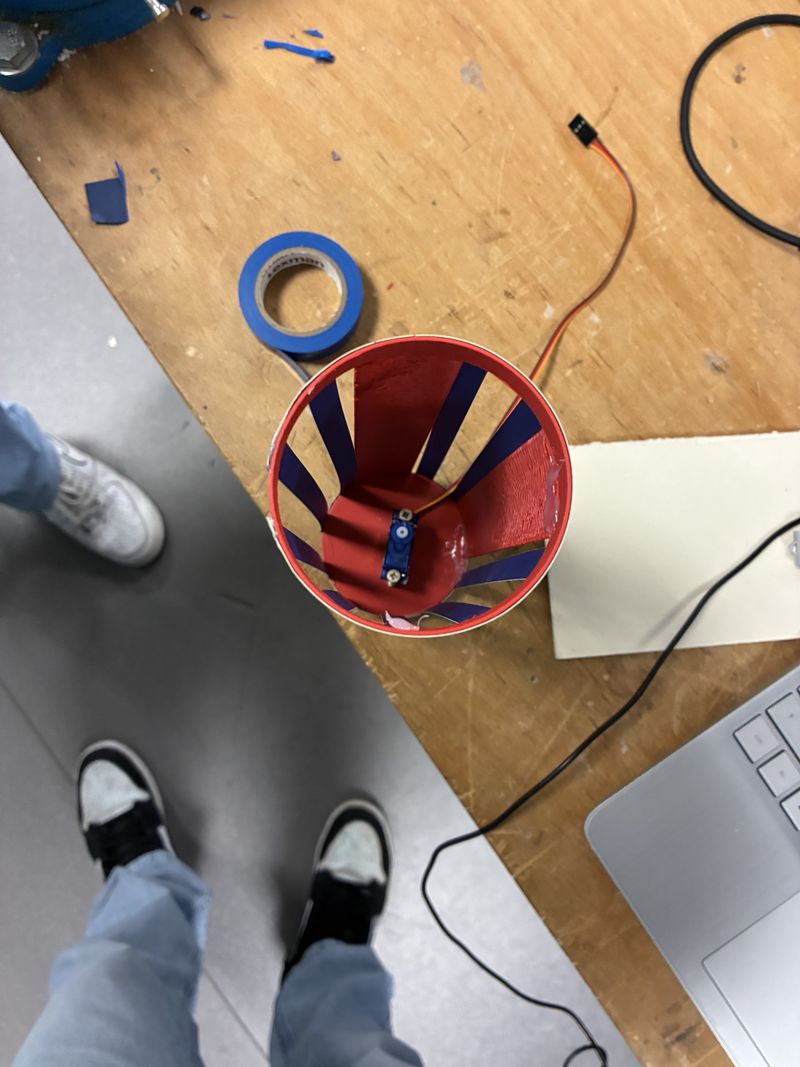

Fixer le servo - moteur à l'aide de vis au centre du plus grand cylindre.

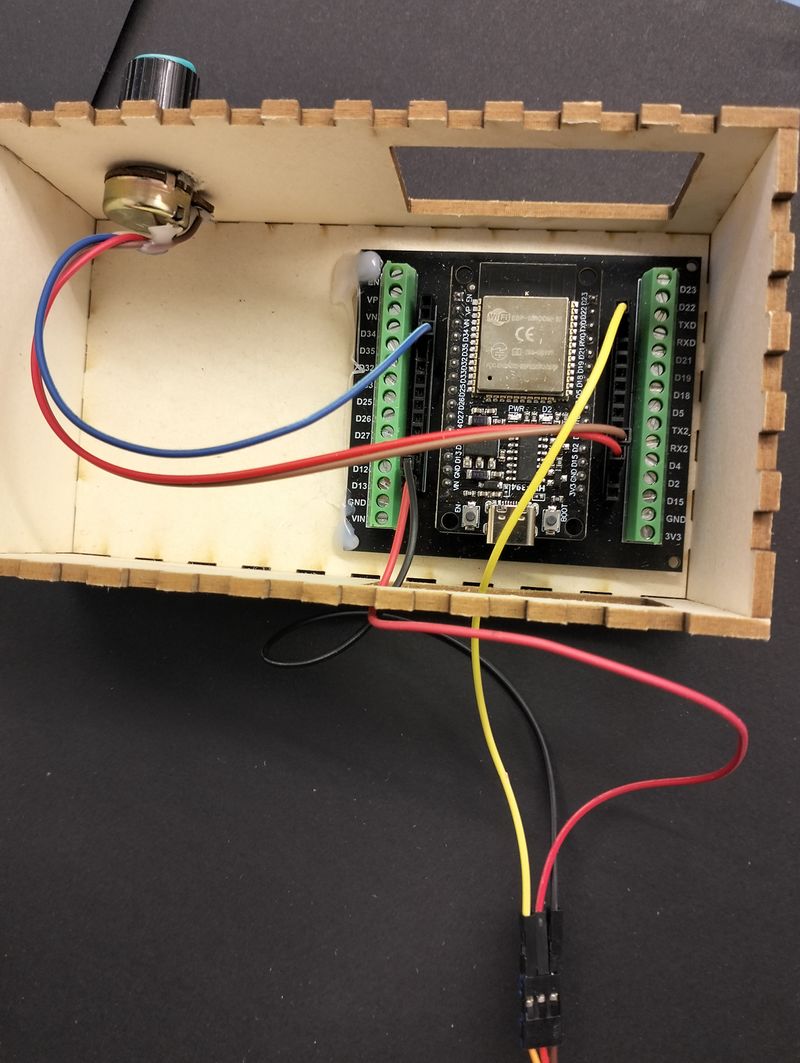

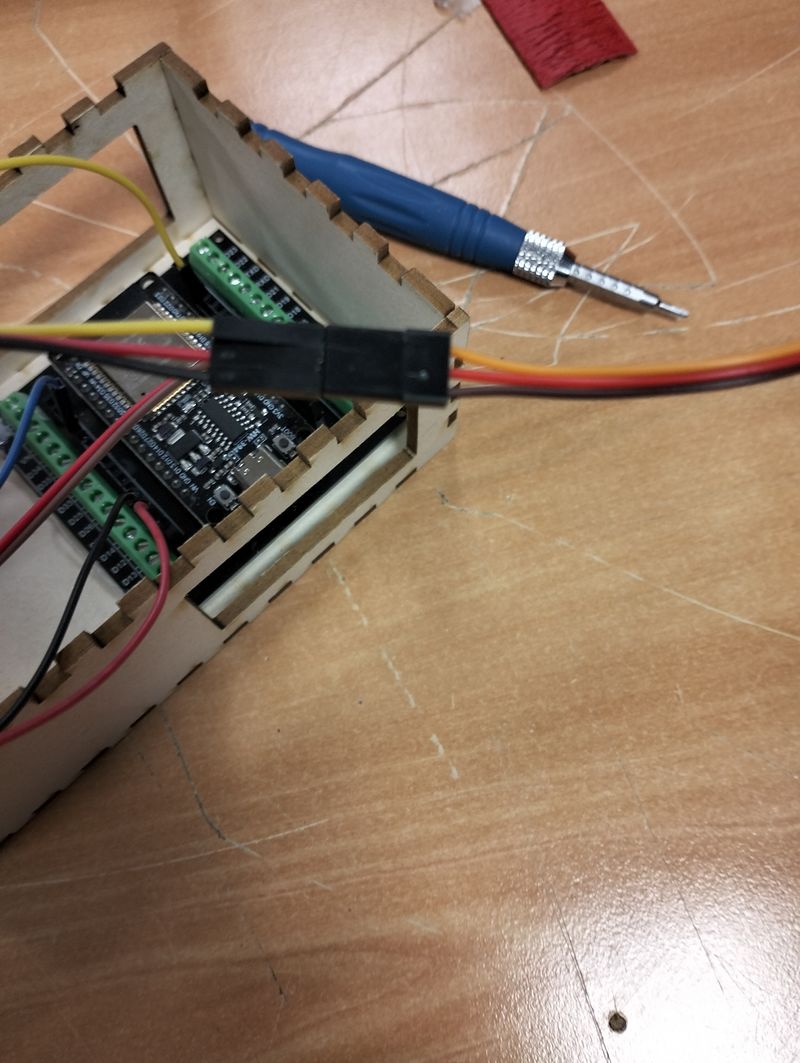

Installer la carte électronique à l'intérieur du système, le bouton permettant de sélectionner l'horaire et le servo - moteur vérifier que les branchements correspondent à l'image sur votre ESP 32.
(Comme le système à un défaut, nous vous conseillons de configurer les pins de votre ESP 32 en fonction de votre code, vous trouverez donc sur l'image les câbles nécessaires et les branchements entre chaque composent)

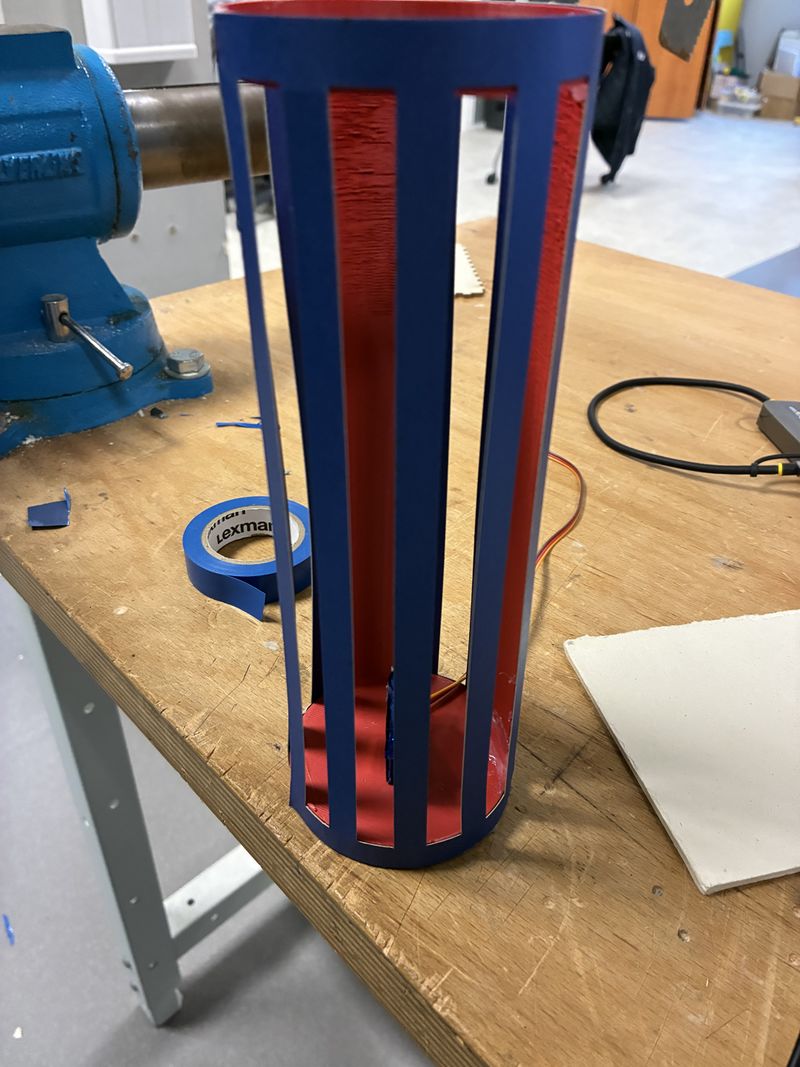

Installer les bandelettes découpés à la laser sur le contour de nos 2 cylindres.
- Fixer le plus grand cylindre sur votre boitier
Fixer le plus petit cylindre au servo moteur.

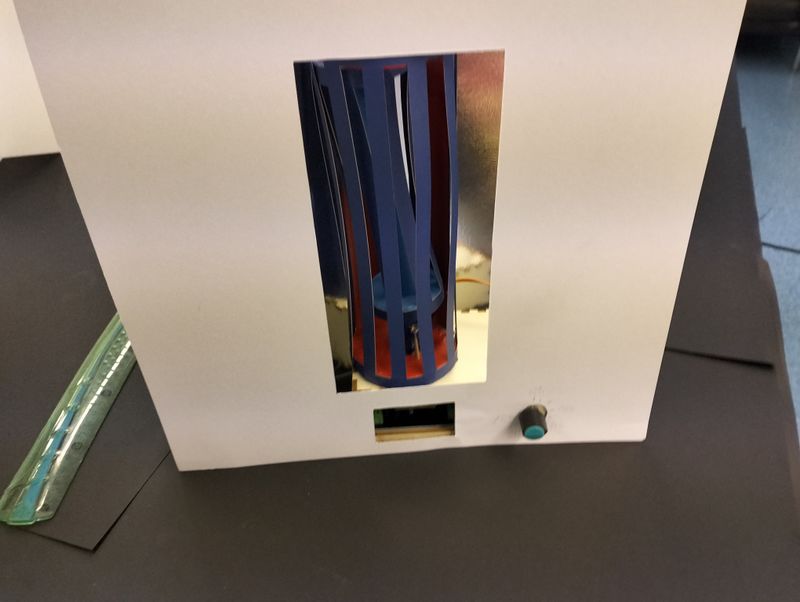

- Installer le cadre et le fond.
Comment ça marche ?
Observations : que voit-on ?
- Un cadre muni d’un bouton permettant de sélectionner un horaire compris entre 6 h et 21 h.
- À l’intérieur du cadre, on distingue deux cylindres qui semblent superposés.
- Lorsque l’on appuie sur le bouton de sélection d’heure, le cylindre interne effectue une rotation.
- Cette rotation vient compléter ou aligner les espaces présents sur le cylindre externe, ce qui donne l’impression que les deux cylindres semblent n'en former qu'un seul.
Mise en garde : qu'est-ce qui pourrait faire rater l'expérience ?
- Un mauvais branchement entre la carte arduino et le bouton de sélection des heures.
- Mauvais dimensionnement du cylindre interne (trop petit ou trop grand).
Explications
L’objectif de ce POCL est de permettre aux utilisateurs de connaître les heures où les piscines sont les moins remplies, c’est-à-dire les moments où il y a le moins de personnes dans l’eau.
On peut interpréter l’état de fréquentation en observant la position du cylindre interne par rapport au cylindre externe :
- Lorsque le cylindre interne et le cylindre externe se complètent, c’est-à-dire qu’ils bouchent tous les espaces et qu’on ne voit plus le fond miroir, cela signifie que la piscine est très fréquentée (surchargée).
- À l’inverse, si l’on observe des espaces laissant apparaître le fond miroir, cela signifie que la piscine est peu fréquentée, donc qu’il y a moins de monde dans l’eau.
Applications : dans la vie de tous les jours
Ce POCL a pour objectif d’être installé à proximité des piscines municipales ou directement à l’intérieur, dans le but d’informer les usagers en temps réel sur les heures de forte ou faible affluence.
Il peut également être utilisé dans un cadre personnel, et donc être installé chez les particuliers pour consulter facilement la fréquentation des piscines avant de s’y rendre.
