Proximity avec la TouchBoard

Auteur avatarÉtienne Moy | Dernière modification 7/07/2020 par Tiretdu8

Proximity avec la TouchBoard IMG 20200701 164258.jpg

Introduction

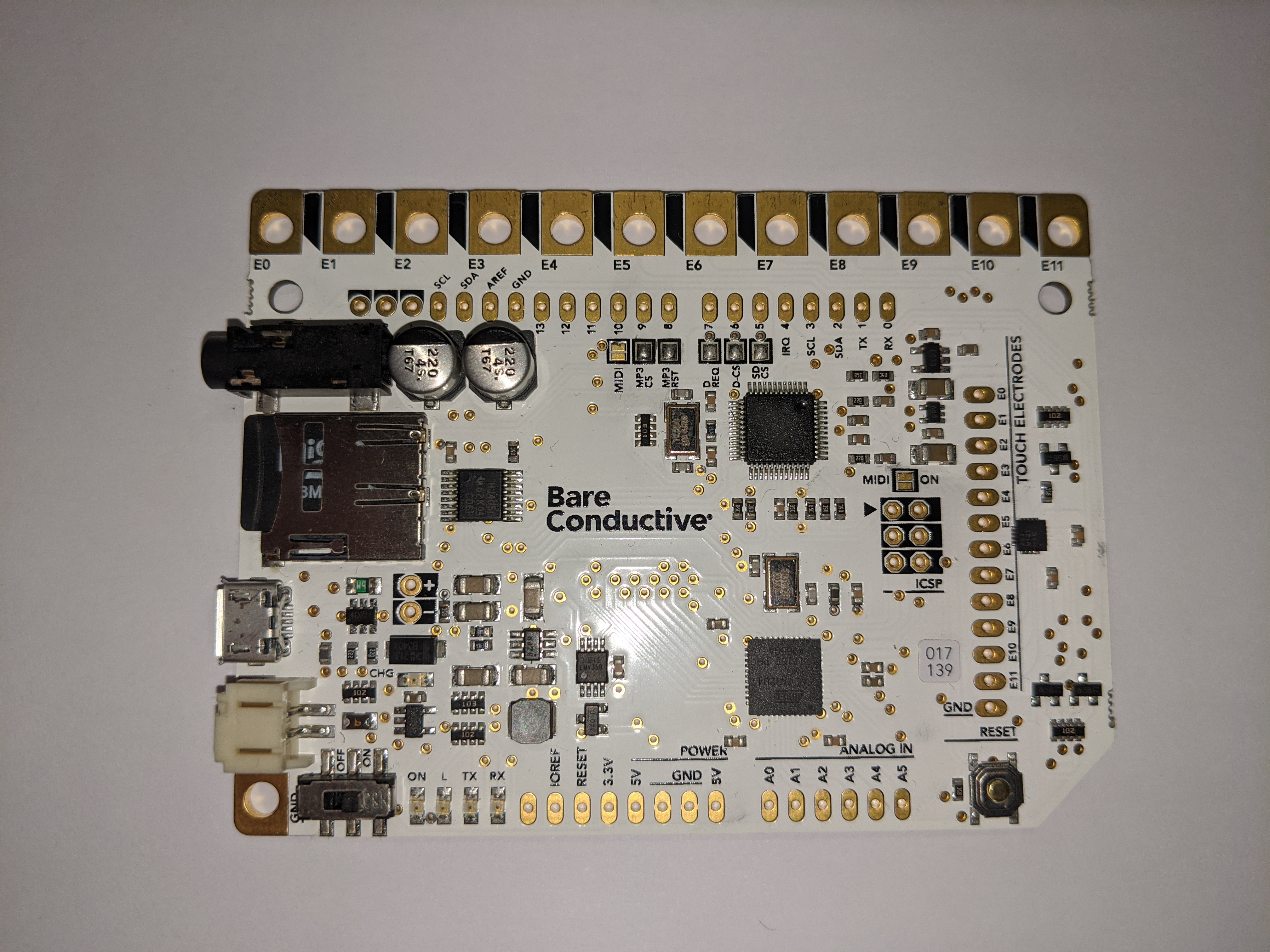

La Touchboard est une carte programmable basée sur l'architecture Arduino.

Elle permet d'exploiter les possibilités multiples de la peinture conductive.

Comme son nom l'indique elle est principalement utilisée pour le toucher mais offre aussi d'incroyables fonctions de proximité !
  • Fichiers

Étape 1 - Préparation des panneaux de proximité

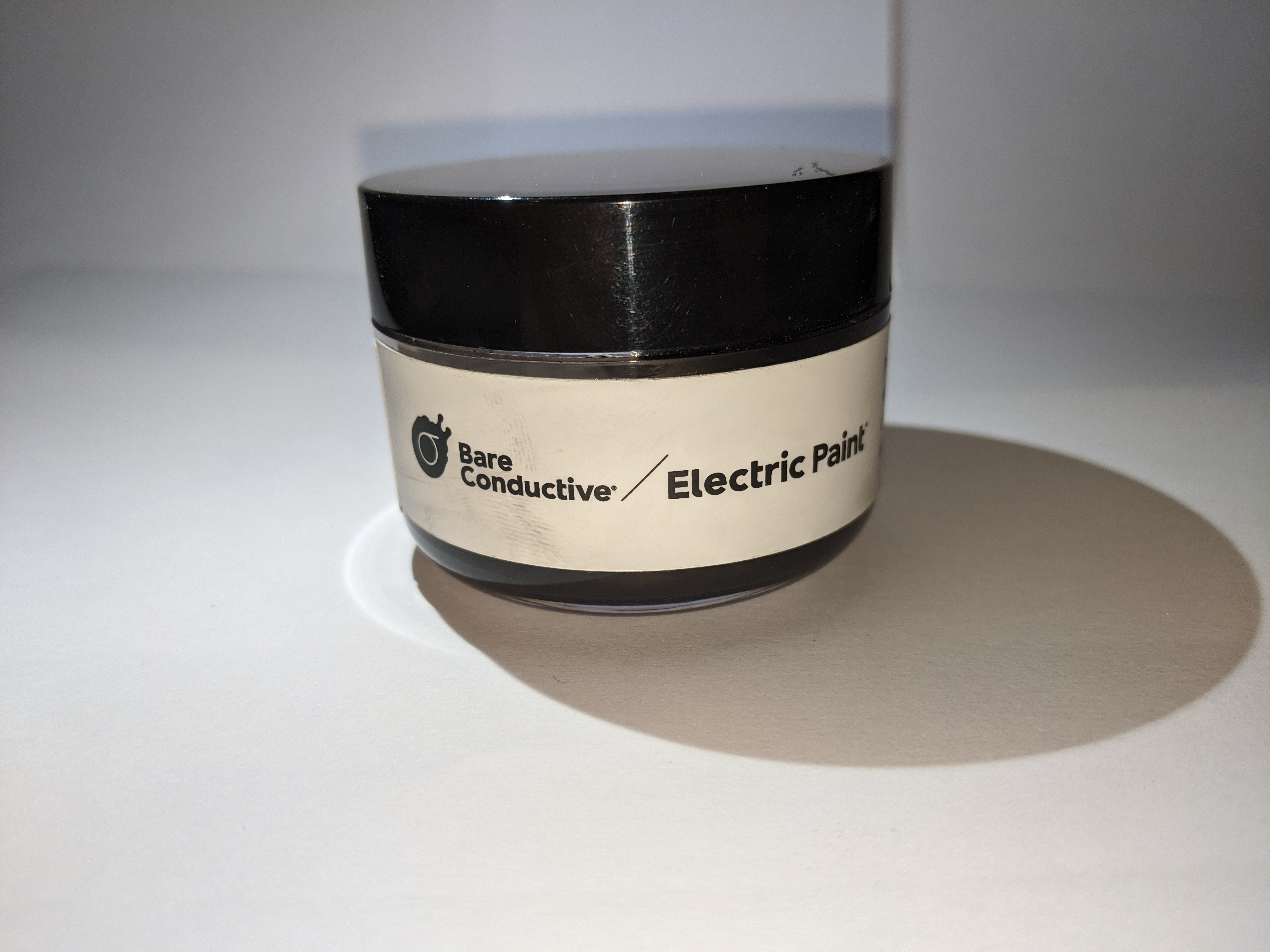

Prendre le morceau de carton, le recouvrir de peinture conductrice avec un pinceau.

Il est préférable de commencer par quelques choses d’assez gros, par exemple : un carré 8cm/8cm ou un cercle de  8cm de diamètre fonctionne très bien.

Faire attention de bien peindre (pas de trous) et de mettre une couche suffisante de peinture.


Étape 2 - Téléchargement du programme

Téléchargez Arduino EDI et la démo de la touchboard

Il suffit de brancher la touchboard sur l’ordinateur via USB et vérifier que la carte soit sur ON.

Ouvrez l’EDI Arduino et ouvrez la démo Proximity du sketchbook vous la trouverez dans File→ Skecthbook→ Touch board Examples->Proximity_MP3

Il faut aussi que la carte soit sélectionnée sous Tools→ Board→ et que le port (CU) correct est sélectionné sous Tools→Port

Une fois tout ceci vérifié, cliquer sur File→Upload pour mettre le code dans la carte

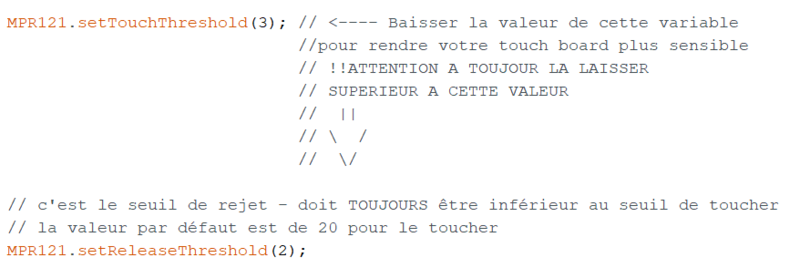

pour améliorer la détection, on peut baisser la valeur du seuil de détection



Étape 3 - Personnalisation

Il est possible de changer les « Track » de la carte afin d’avoir une musique ou un son personnalisé.

Pour se faire il faut prendre un lecteur de carte SD via Usb.

Il faut récupérer la carte SD de la carte et le mettre dans notre lecteur de carte SD puis le brancher sur l’ordinateur.

Il faut ensuite ouvrir la clé usb ainsi branché, on arrive directement sur un dossier avec plein de différentes icônes et notamment des dossiers s’appelant « track » il y en a 12 normalement.




Étape 4 - Branchement

Après avoir réussi à transférer le programme proximity sur la carte et avoir peint notre petit carré noir,  il faut maintenant tout relier !

Pour relier l’ensemble,  il y a plusieurs options :

  • on peut relier le carré noir avec de la peinture jusqu’à un des ports de la carte
  • on peut utiliser une pince crocodile pour relier un des ports de la carte à notre carré peint. (rajouter de la peinture sur la pince au niveau de la zone de contact améliore la conductivité)

Ensuite brancher l’enceinte sur le port jack de la carte

A répéter selon le nombre de panneaux de proximité créé.


Étape 5 - Jouer

Réinitialiser la carte en appuyant sur reset. Attendre la fin du clignotement.

Il suffit maintenant de passer la main au dessus de notre carré noir afin d’activer cet interrupteur sans contact.

On peut vérifier que la carte détecte un passage lorsque la Led passe au rouge.



Comment ça marche ?

Observations : que voit-on ?

La carte électronique réagit lorsque l’on approche la main.

Mise en garde : qu'est-ce qui pourrait faire rater l'expérience ?

Un mauvais travail de peinture, le support pour accueillir la peinture

La qualité du branchement

Le format des sons utilisés (mp3 obligatoire)

Une valeur de détection trop faible

Explications

La touchboard capte la proximité d’une main ou d’un membre et interagit en fonction de celle-ci. La réaction fonctionne comme un interrupteur.

Plus d'explications

La fréquence environnante est d’ordinaire de 50Hz. Lorsque que l’on se rapproche de la surface conductrice, le niveau de réception de la surface conductive augmente. Quand la “trigger” (valeur seuil) est dépassée, cela déclenche l’activation de l’interrupteur.

Applications : dans la vie de tous les jours

On pourrait remplacer certains interrupteurs ou boutons publics afin d’éviter d’y toucher notamment dans le cadre de limitation de la propagation d’une épidémie. On peut aussi l’utiliser comme détecteur de passage lorsque l’on prend un livre sur une étagère par exemple.

Vous aimerez aussi

Une guitare arduino : https://www.wikidebrouillard.org/wiki/Guitare_%C3%A9lectrique_Arduino

découvrir la conductivité avec Makey-Makey : https://www.wikidebrouillard.org/wiki/D%C3%A9couvrir_la_conductivit%C3%A9_avec_le_Makey-Makey

piano invisible : https://www.wikidebrouillard.org/wiki/Piano_invisible_avec_arduino

Éléments pédagogiques

Objectifs pédagogiques

Expérimenter un principe électronique pour remplacer des systèmes tactiles du quotidien

Pistes pour animer l'expérience

Parler des problèmes de propagation d’une épidémie par contact. Introduire la séance par un dispositif touchboard ou makey makey et inciter les participants à trouver une alternative au fait que tout le monde touchent les mêmes surfaces.

Faire des groupes afin de pouvoir tester toutes les possibilités de la carte avec différents objectifs, par exemple utiliser différentes formes ou différents matériaux.

Sources et ressources

https://www.bareconductive.com/make/proximity/
