Vous avez un trésor à faire trouver et pour cela, quoi de mieux qu’une carte au trésor ? Celle-ci sera électronique et ne pourra être lu que par le détenteur du bon badge !
Difficulté
Technique
Durée
1 heure(s)
Disciplines scientifiques
Arduino, Informatique, Electricité
Introduction
Le code a été conçu en utilisant les codes et montages présents sur les sites suivants:
https://retroetgeek.com/arduino/arduino-rfid-rc522/
https://randomnerdtutorials.com/guide-for-oled-display-with-arduino/
- Matériel et outils
Arduino Uno
Arduino, et son synonyme Genuino sont des micro-controleurs libres.
RFID-RC522
[[File:]]
Module RFID-RC522
LED
LED signifie Light Emiting Diod (Diode Electro-Luminescente).
Ecran OLED 0.96 pouces I2C
Ecran lumineux basé sur la technologie OLED (Organic Ligth-Emiting Diod pour Diode Electro-lumninescente Orgnanique).
Fil électrique
Un fil électrique : est le composant électro technique servant au transport de l'électricité, afin de transmettre de l'énergie et de l'information. Il est constitué d'un matériau conducteur, mono-brin ou multi-brin, souvent entouré d'une enveloppe isolante (plastique, Téflon...). L'intérieur du fil électrique est appelée « âme » du fil.
Platine de Prototypage
Une platine d'expérimentation ou platine de prototypage (appelée en anglais breadboard, solderless breadboard, protoboard, plugboard ou encore Labdec du nom de la marque la plus répandue) est un dispositif qui permet de réaliser le prototype d'un circuit électronique et de le tester. L'avantage de ce système est d'être totalement réutilisable, car il ne nécessite pas de soudure.
Logiciel Arduino
C'est le logiciel libre développé pour accompagner et programmer la carte Arduino
Résistance
Une résistance est un composant électronique ou électrique dont la principale caractéristique est d'opposer une plus ou moins grande résistance (mesurée en ohms) à la circulation du courant électrique.
Étape 1 - Réaliser
Réaliser le montage suivant
Étape 2 - Lancer
Lancer le logiciel Arduino
Étape 3 - Copier
Copier/code suivant dans le programme permettant d’utiliser Arduino :
// Inspiré des codes du site https://retroetgeek.com/arduino/arduino-rfid-rc522/ et ceux du site https://randomnerdtutorials.com/guide-for-oled-display-with-arduino/
#include "SPI.h"
#include "MFRC522.h"
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Fonts/FreeSerif9pt7b.h>
#define RST_PIN 9 // RES pin
#define SS_PIN 10 // SDA (SS) pin
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
#define ORG 3
#define GRN 4
// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
MFRC522 mfrc522(SS_PIN, RST_PIN);
//keyOk ets l'ensemble des valeurs de la clé UID de la carte que l'on veut définir comme valide
String keyOk[]={"39 11 d1 59"};
void setup() {
display.clearDisplay();
pinMode(GRN, OUTPUT);
pinMode(ORG, OUTPUT);
Serial.begin(9600);
SPI.begin();
mfrc522.PCD_Init();
delay(4);
//mfrc522.PCD_DumpVersionToSerial();
//Serial.println(F("Scan PICC to see UID, SAK, type, and data blocks..."));
if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
//Serial.println("SSD1306 allocation failed");
display.clearDisplay();
for(;;);
}
}
void loop() {
// réinitialiser le cycle s'il n'y a pas de carte sur le lecteur
if ( ! mfrc522.PICC_IsNewCardPresent()) {
display.clearDisplay();
return;
}
if ( ! mfrc522.PICC_ReadCardSerial()) {
display.clearDisplay();
return;
}
//Ecrire la clé UID sur le moniteur série
//mfrc522.PICC_DumpToSerial(&(mfrc522.uid));
// recuperation de l'UID et concaténation de sa valeur en hex dans un string
String myKey=String(mfrc522.uid.uidByte[0],HEX) + " " + String(mfrc522.uid.uidByte[1],HEX) + " " + String(mfrc522.uid.uidByte[2],HEX) + " " + String(mfrc522.uid.uidByte[3],HEX);
//Booléen qui définit si la carte est valide (1) ou non (0)
bool accessOk = 0;
// Si chaque valeur de la clé UID de la carte correspond à une clé UID valide, alors accessOk = 1 (On définit que la carte est valide)
for(int y = 0; y < (sizeof(keyOk)/sizeof(String)) ; y++){
if(keyOk[y] == myKey){
accessOk = 1;
}
}
//Si la carte est valide, alors on affiche le plan et le texte
if(accessOk == 1){
delay(500);
digitalWrite(GRN, HIGH);
digitalWrite(ORG, LOW);
display.clearDisplay();
display.setTextSize(1);
display.setTextColor(WHITE);
display.setCursor(0, 2);
// Display static text
//Ecrire "Bonne carte!" aux coordonnées 0,2 de l'écran
display.println("Bonne carte!");
//Affiche un rectangle qui représente la table au centre de la pièce
display.drawRect(50, 20, 50, 30, WHITE);
//Affiche les lignes aux bords de l'écran qui représentent les murs
display.drawLine(0, 0, 127, 0, WHITE);
//Le décalage en X entre les deux prochaines lignes laisse un espace vide qui représente la porte
display.drawLine(0, 0, 0, 38, WHITE);
display.drawLine(0, 58, 0, 63, WHITE);
//Affiche les lignes aux bords de l'écran qui représentent les murs
display.drawLine(127, 0, 127, 63, WHITE);
display.drawLine(0, 63, 127, 63, WHITE);
/*Affiche progressivement le trajet à suivre dans la pièce.
Des tirets représentent le chemin à suivre et une croix représente ce que l'on cherche*/
display.drawLine(0, 48, 5, 48, WHITE); //Affiche un tiret, c'est à dire une ligne courte
display.display();// Affiche sur l'écran tous les élements, en ajoutant ceux qu'on a définit depuis le dernier "display.display();"
delay(500); //Applique un délais de 500 ms avant le prochain affichage.
// On recommence ces 3 lignes en changeant les coordonnées pour chaque tiret
display.drawLine(10, 48, 15, 48, WHITE);//Affiche un nouveau tiret, c'est à dire une ligne courte
display.display();//Affiche la même chose qu'au dernier "display.display(); avec le nouveau tiret en plus"
delay(500);
display.display();
display.drawLine(20, 48, 25, 48, WHITE);
display.display();
delay(500);
display.drawLine(30, 48, 35, 48, WHITE);
display.display();
delay(500);
display.drawLine(40, 48, 40, 53, WHITE);
display.display();
delay(500);
display.drawLine(45, 58, 50, 58, WHITE);
display.display();
delay(500);
display.drawLine(55, 58, 60, 58, WHITE);
display.display();
delay(500);
display.drawLine(65, 58, 70, 58, WHITE);
display.display();
delay(500);
display.drawLine(75, 58, 80, 58, WHITE);
display.display();
delay(500);
display.drawLine(85, 58, 90, 58, WHITE);
display.display();
delay(500);
display.drawLine(95, 58, 100, 58, WHITE);
display.display();
delay(500);
// Ici on affiche 2 tirets qui se croisent afin de faire une croix
display.drawLine(105, 53, 115, 63, WHITE);
display.drawLine(115, 53, 105, 63, WHITE);
display.display();
}
//Si la carte n'est pas valide, alors on affiche seulement "Mauvaise carte" aux coordonnées 0,2 de l'écran et on n'affiche pas le plan
else{
digitalWrite(GRN, LOW);
digitalWrite(ORG, HIGH);
display.clearDisplay();
display.setTextSize(1);
display.setTextColor(WHITE);
display.setCursor(0, 2);
// Display static text
display.println("Mauvaise carte!");
display.display();
}
}
Étape 4 - Brancher
Brancher l’Arduino sur un port USB de l’ordinateur.
Étape 5 - Cliquer
Cliquer sur l’image représentant une sorte de v, puis sur l’image représentant une flèche (le programme sera mis dans l’Arduino.
Étape 6 - Résultat
Attendre la fin du transfert.
Comment ça marche ?
Observations : que voit-on ?

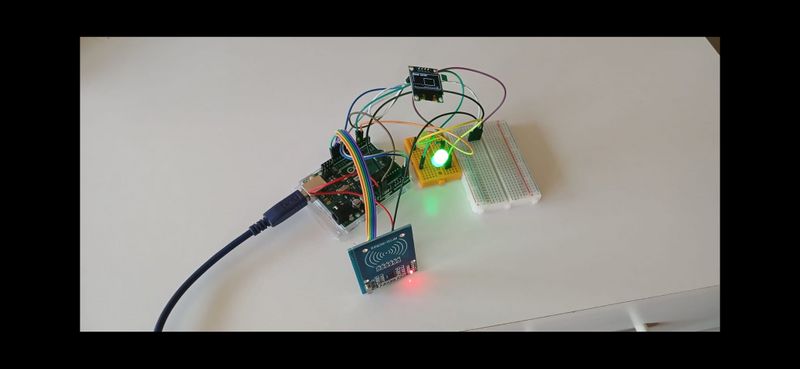

Par défaut, l’écran n’affiche rien et les 2 leds sont éteintes. Si l’on passe un mauvais badge/carte, le message "Mauvaise carte!" s’affiche sur l’écran OLED mais pas la carte. De plus, la led orange s’allume.
Si on passe le bon badge/carte, le message "Bonne carte!" s’affiche ainsi que la carte. De plus, la led verte s’allume. L’affichage de cette carte n’est pas instantané mais suit une suite d’instructions entrecoupées de pauses.
Le code UID de la bonne carte/ou du bon badge est inscrit dans le code et peut être modifié.
Mise en garde : qu'est-ce qui pourrait faire rater l'expérience ?
Une erreur de branchement.
Certains composants électroniques Arduino nécessitent d’être soudés à des fils afin de fonctionner.
Se tromper dans les codages.
Applications : dans la vie de tous les jours
Les lecteurs RFID et cartes et badges magnétiques sont utilisés pour plusieurs usages. On peut citer par exemple certaines portes qui nécessitent un badge pour rentrer (dans des immeubles par exemple).
