Création d'un jeu similaire au jeu de notre enfance.
Difficulté
Technique
Durée
3 heure(s)
Disciplines scientifiques
Electricité, Physique
Sommaire
- 1 Étape 1 - Lier les piles
- 2 Étape 2 - Créer un circuit
- 3 Étape 3 - Connecter la LED au circuit
- 4 Étape 4 - Découper le carton
- 5 Étape 5 - Remplir les pots d'aluminium
- 6 Étape 6 - Créer la "pince de Kocher"
- 7 Étape 7 - Connecter les pots au circuit
- 8 Étape 8 - Consolider
- 9 Étape 9 - Décorer
- 10 Étape 10 - Créer les prises
- 11 Comment ça marche ?
- 12 Éléments pédagogiques
- 13 Commentaires
- Matériel et outils
Pile 1,5V
[[File:]]
pile 1,5 Volt
Carton
Le terme carton désigne certains types de papiers généralement caractérisés par une rigidité, une épaisseur et/ou un grammage relativement élevés ; cependant, la distinction peut être faite en fonction des caractéristiques et de l’emploi. Par exemple, certains matériaux cannelés légers sont considérés comme des cartons alors que les feuilles de papier buvard ou certains supports artistiques à fort grammage sont considérés comme des papiers.
Aluminium
Rouleau d'aluminium
Fil électrique
Un fil électrique : est le composant électro technique servant au transport de l'électricité, afin de transmettre de l'énergie et de l'information. Il est constitué d'un matériau conducteur, mono-brin ou multi-brin, souvent entouré d'une enveloppe isolante (plastique, Téflon...). L'intérieur du fil électrique est appelée « âme » du fil.
Pince à dénuder
Pince pour dénuder les bouts des fils électriques
LED
LED signifie Light Emiting Diod (Diode Electro-Luminescente).
Boîte de pellicule photo
Petite boîte blanche ou noir selon les marques, servant à protéger la pellicule photo.
Scotch
Scotch transparent
Cutter
Un cutter (ou couteau à lame rétractable) est un outil qui permet de couper des matériaux fins et peu résistants. Il est en général muni d'une lame mobile qui est masquée lorsque l'objet n'est pas utilisé (pour plus de sécurité).
Pistolet à colle ou pistocolle
Il s'agit d'un pistolet qui fait fondre des battent de colles
Trombone
Un trombone est un petit objet utilisé pour maintenir solidairement une liasse de feuilles de papier.
Trombone
Un trombone est un petit objet utilisé pour maintenir solidairement une liasse de feuilles de papier.
Étape 1 - Lier les piles
Prendre 2 piles 1.5V, mettre le (+) de la pile sur le(-) de l'autre pile. Scotcher les piles dans cette position. (Pour que cela marche vérifier que les 2 pôles soient toujours en contact et vérifier que le scotch serre bien les piles).
Étape 2 - Créer un circuit
Prendre 2 fils, les dénuder des 2 côtés. Puis scotcher un fil sur le pôle (+) et un autre sur le pôle (-).
Étape 3 - Connecter la LED au circuit
Prendre le fil du pôle (+) et scotcher (ou souder) le sur le bras court de la LED
Étape 4 - Découper le carton
Prendre les pots, les poser sur le carton aux endroits souhaités ( tête, bras, cœur...)
Tracer un trait autour du pot puis découper au cutter sur le trait.
Découper également un petit carré (2x2 cm environ) en haut du carton.
Ainsi qu'un autre petit trou en bas du carton ( 2x2cm environ)
Étape 5 - Remplir les pots d'aluminium
Remplir les pots de l'aluminium en vérifiant qu'il n'y ait pas de trous dans l'aluminium.
Puis les mettre de coté.
Étape 6 - Créer la "pince de Kocher"

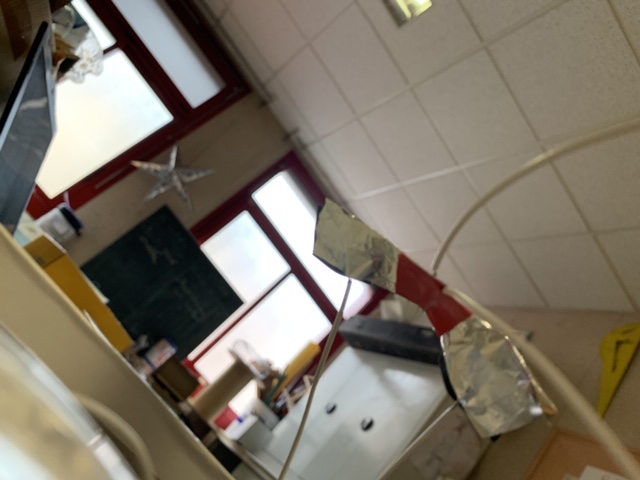

Prendre un câble (assez long), dénuder le fil des 2 côtés. Scotcher (ou souder) le fil sur l'autre bras de la LED. Puis scotcher ( ou souder) l'autre partie du câble sur le trombone.
Étape 7 - Connecter les pots au circuit

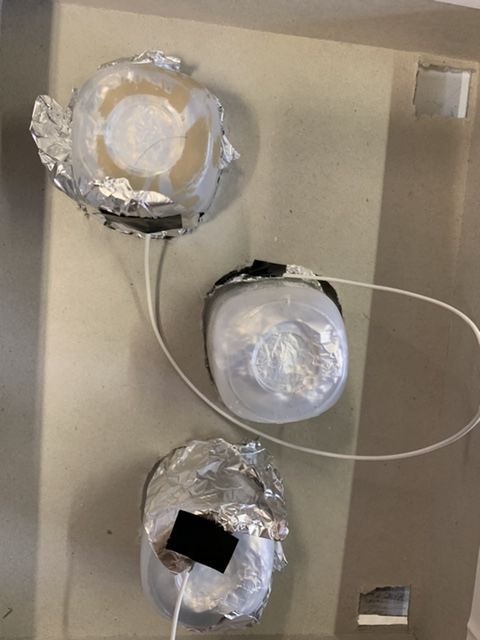

Prendre 3 câbles et les dénuder des 2 côtés. Insérer les pots dans les trous préalablement coupés dans le carton. (photo 1) Scotcher l’extrémité du fil sur l'aluminium de chaque pot. (photo 2)

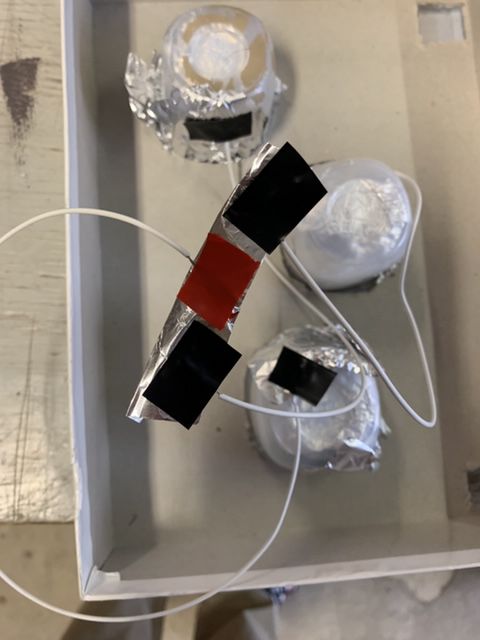

Découper un morceau d'aluminium de taille 1x4cm environ et scotcher les 3 les extrémités du câbles des pots sur cette plaque en aluminium. (photo 3)
Puis prendre le fil du pôle (-) de la pile et brancher le également sur le morceau d'aluminium. (photo 4)
Étape 8 - Consolider
Scotcher la pile à l’intérieur du carton. Mettre également quelques points de pistocolle entre le carton et l'aluminium des pots (si il y a trop de colle, cela bloquera la conductivité et le jeu ne marchera pas)
Étape 9 - Décorer
Il est possible de dessiner ou imprimer un personnage de son choix. Couper sur la ce dessin des trous équivalents aux trous sur le carton et coller.
Étape 10 - Créer les prises
Prendre le reste des découpes de cartons et couper-le en 3 morceaux. Prendre un autre trombone. Le casser également en 3 morceaux. Plier chacun des 3 morceaux de trombone en forme de pont. Planter chaque morceau de trombone dans un morceau de carton.
Il est possible de décorer les morceaux de carton avec un dessin ou une image.
Comment ça marche ?
Observations : que voit-on ?
Si les branchements sont bien réussis, quand la "pince de Kocher" est en contact avec l'aluminium la LED s'allume.
Mise en garde : qu'est-ce qui pourrait faire rater l'expérience ?
Faire attention quand on lie les deux piles, bien vérifier que les pôles se touchent et vérifier avec une LED et des pinces crocodiles.
Éléments pédagogiques
Objectifs pédagogiques
Faire comprendre aux enfants le système de la conductivité des métaux, ainsi que les bases de l’électricité.
