Item:Capteur de couleur RVB TCS3472

---

Capteur de couleur RVB TCS3472

Capteur de couleur RGB

1.73EUR (€)

Description longue

Il doit être alimenté en 3.3V

Caractéristiques :

• alimentation maxi : 5V


Bibliothèque :

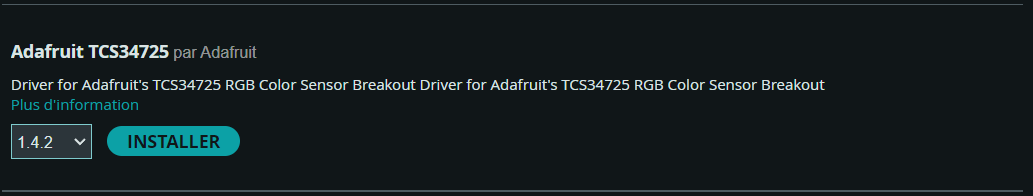

Pour utiliser facilement ce capteur, nous vous conseillons d'utiliser la bibliothèque

AdaFruit TCS34725(présente dans le gestionnaire de bibliothèques arduino)

plus d'infos pour Importer des bibliothèques dans l'interface Arduino

La bibliothèque est disponible ici : https://github.com/adafruit/Adafruit_TCS34725

Câblage :

Le code minimal :

		TCS 3472
Avant le Setup	Importation de la bibliothèque	#include <Wire.h> #include "Adafruit_TCS34725.h"
	Initialisation de l'objet	Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_614MS, TCS34725_GAIN_1X);
Dans le Setup	Configuration de l'objet	if (tcs.begin()) {     Serial.println("Capteur Trouvé"); } else {     Serial.println("Aucun TCS34725 trouvé ... vérifie la connections");     while (1); }
Dans le Loop	Utilisation	uint16_t r, g, b, c, colorTemp, lux; tcs.getRawData(&r, &g, &b, &c); colorTemp = tcs.calculateColorTemperature_dn40(r, g, b, c); lux = tcs.calculateLux(r, g, b); Serial.println("Détection des couleurs"); Serial.print("Lux: "); Serial.println(lux, DEC); Serial.print("ROUGE: "); Serial.println(r, DEC); Serial.print("VERT: "); Serial.println(g, DEC); Serial.print("BLEU: "); Serial.println(b, DEC);

Autres fonctionnalités

Aucune autres fonctionalités

Exemple :

#include <Wire.h>
#include "Adafruit_TCS34725.h"

Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_614MS, TCS34725_GAIN_1X);

void setup() {
  Serial.begin(9600);

  if (tcs.begin()) {
    Serial.println("Capteur Trouvé");
  } else {
    Serial.println("Aucun TCS34725 trouvé ... vérifier la connections");
    while (1);
  }
}

void loop() {
  uint16_t r, g, b, c, colorTemp, lux;

  tcs.getRawData(&r, &g, &b, &c);
  colorTemp = tcs.calculateColorTemperature_dn40(r, g, b, c);
  lux = tcs.calculateLux(r, g, b);

  Serial.println("Détection des couleurs");
  Serial.print("Lux: ");
  Serial.println(lux, DEC);
  Serial.print("ROUGE: ");
  Serial.println(r, DEC);
  Serial.print("VERT: ");
  Serial.println(g, DEC);
  Serial.print("BLEU: ");
  Serial.println(b, DEC);
}
