Comment fabriquer ta propre loupe avec du matériel de récupération ?
Difficulté
Facile
Durée
10 minute(s)
Disciplines scientifiques
Optique, Physique
- Matériel et outils
- Fichiers
Bouteille plastique
Une bouteille, mais en plastique quoi
Feutre de couleur
Sert a colorier
Ciseaux
Un paire de ciseaux est un outil comportant deux lames mobiles articulées qui glissent l'une sur l'autre pour trancher les matériaux minces.
Cutter
Un cutter (ou couteau à lame rétractable) est un outil qui permet de couper des matériaux fins et peu résistants. Il est en général muni d'une lame mobile qui est masquée lorsque l'objet n'est pas utilisé (pour plus de sécurité).
Eau
L'eau est une substance essentielle à la vie. Transparente, sans goût et sans odeur, on la consomme le plus souvent dans son état liquide.

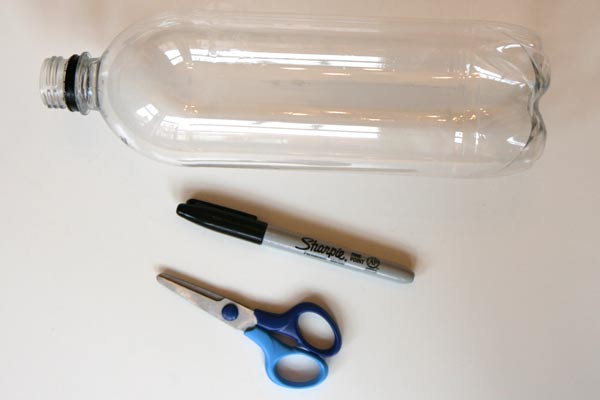

Étape 1 - Réunir le matériel
Il te faudra :
- une bouteille en plastique (vide) avec une partie bien bombée et lisse (presque comme une bulle)
- un feutre ou un marqueur
- une paire de ciseaux
- un cutter
- et un peu d’eau.
Étape 2 - Préparer le matériel

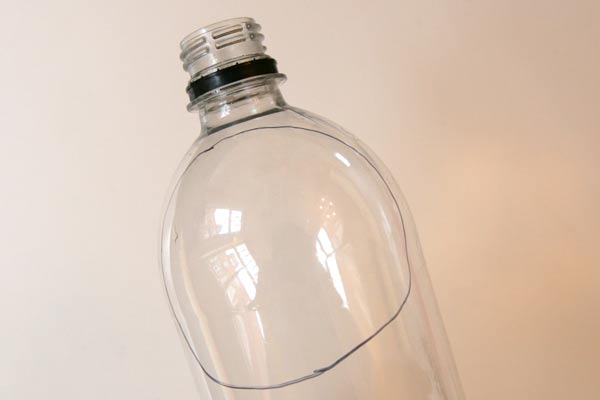

- Trace un cercle sur une partie lisse et bombée de la bouteille

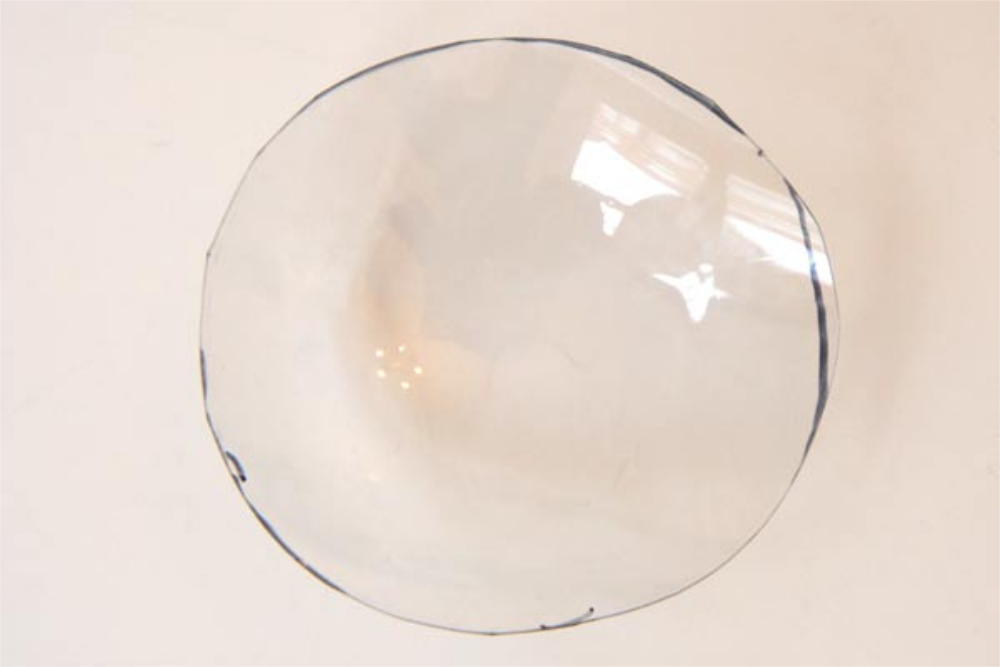

- Perce la bouteille avec le cutter sur un bord du cercle puis découpe-la avec la paire de ciseau
Étape 3 - Réaliser l'expérience
- Pose la coupelle en plastique obtenue sur une surface que tu souhaites observer ou au-dessus d'un petit objet.
- Verse doucement un peu d'eau dans le fond de la coupelle.
Que se passe-t-il ?
Si on regarde un livre à travers, on ne voit pas la différence :
Mais si l’on verse un peu d’eau au fond, les caractères se trouvent grossis (attention, c’est comme une vraie loupe, il ne faut pas la coller au papier mais prendre un peu de hauteur)
Comment ça marche ?
Observations : que voit-on ?
Lorsque l'on ajoute de l'eau dans la coupelle, les choses en dessous semblent grossir !
Sur les bords on observe des déformations mais les choses sont plus claires au centre de la surface d'eau.
Mise en garde : qu'est-ce qui pourrait faire rater l'expérience ?
Si la coupelle bouge, l'eau se trouble et l'image se déforme.
Si le morceau de plastique n'est pas sphérique les déformations ne seront pas uniformes ou pas grossissantes.
Si le plastique utilisé n'est pas assez transparent.
Explications
Le disque de plastique que l’on a coupé est "bombé" ou "rond", on dit qu'il est convexe. En ajoutant un peu d’eau au fond, la lumière qui passe au travers est déviée (c’est le phénomène de réfraction) et l’eau joue alors le rôle d’une lentille convergente, c’est à dire de loupe. Vous venez de créer votre propre loupe !
Applications : dans la vie de tous les jours
Les lentilles optiques sont présentes dans beaucoup d'objets au quotidien :
- Jumelles
- Loupes
- Appareils photo (y compris du téléphone !)
- Un lecteur CD
Elles sont parfois remplacées par des miroirs optiques. On ne verra plus "à travers" mais on regardera alors simplement le reflet grossit de l'image. C'est le cas dans :
- Certains microscopes
- Les télescopes modernes
La conception des lunettes ophtalmiques repose également sur cette propriété de la lumière.
