D1 mini
C'est un cousin de l'Arduino, avec du wifi !
2,5EUR (€)
Description longue
Le D1 mini est un cousin de Arduino, il s'agit d'un micro-contrôleur qui peut déployer un réseau Wifi.
Cette carte fonctionne comme un serveur web, elle est aussi capable de se connecter à un réseau wifi ou de créer un réseau elle-même.
Elle dispose de broches et se programme de différente manières, en particulier via le logiciel Arduino.
Il en existe de plusieurs marques, la plus connue étant LOLIN (Ex-Wemos).

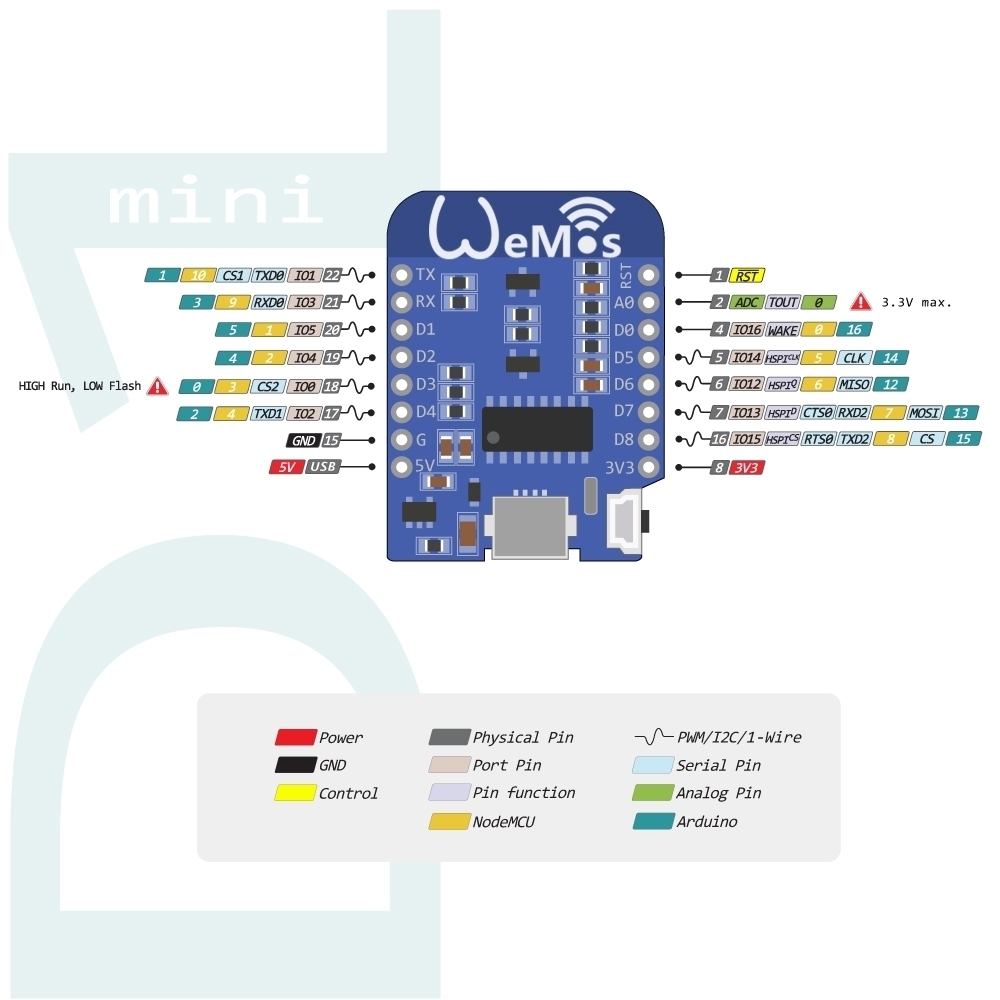

Brochage
| Pin | Function | ESP-8266 Pin |
|---|---|---|
| TX | TXD | GPIO1 |
| RX | RXD | GPIO3 |
| A0 | Analog input, max 3.2V | A0 |
| D0 | IO | GPIO16 |
| D1 | IO, SCL | GPIO5 |
| D2 | IO, SDA | GPIO4 |
| D3 | IO, 10k Pull-up | GPIO0 |
| D4 | IO, 10k Pull-up, BUILTIN_LED | GPIO2 |
| D5 | IO, SCK | GPIO14 |
| D6 | IO, MISO | GPIO12 |
| D7 | IO, MOSI | GPIO13 |
| D8 | IO, 10k Pull-down, SS | GPIO15 |
| G | Ground | GND |
| 5V | 5V | - |
| 3V3 | 3.3V | 3.3V |
| RST | Reset | RST |
