Un capteur de CO2 avec UIFLOW et M5STICK

Fabriquez un capteur de CO2 avec UIFLOW en quelques clics !

Difficulté

Easy Facile

Durée

30 minute(s) minute(s)

Disciplines scientifiques

Arduino, Electricité, Science de la vie


Introduction

Dans cette expérience vous allez réaliser un indicateur de CO2 avec un M5STICK, le Capteur Sensair S8 et le logiciel UIFLOW

• Matériel et outils

Capteur de CO2 SENSEAIR S8

Capteur Infrarouge de CO2 (NDIR) utilisé dans le projet CO2

Capteur de CO2 SENSEAIR S8

M5StickC

M5stickC est un microcontrôleur basé sur un ESP32, il a pour avantage d’être facilement programmable grâce à la librairie M5Stack livré avec.

M5StickC

Étape 1 - Un peu de soudure

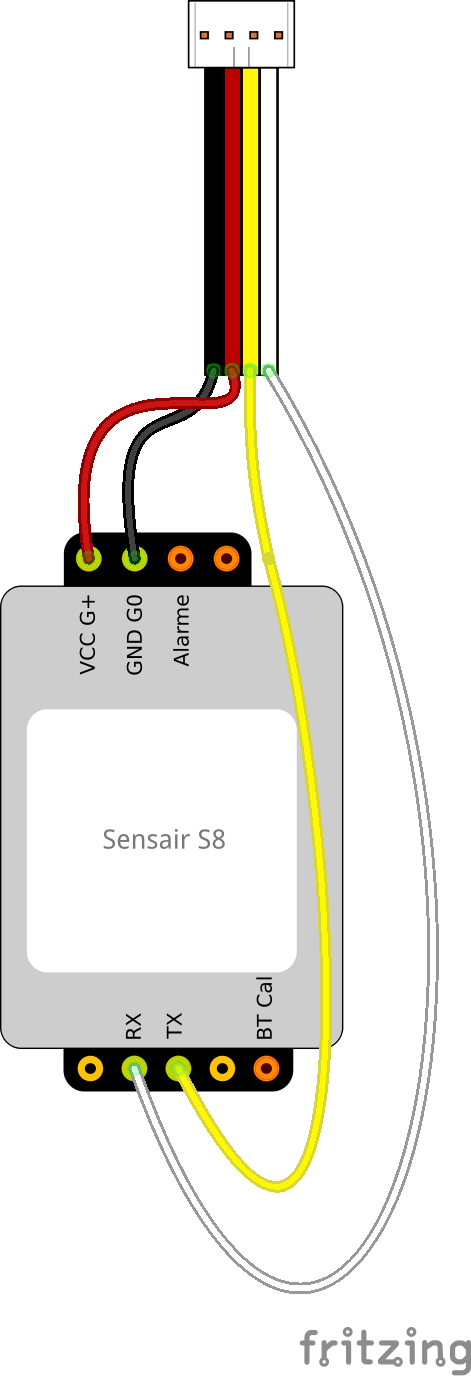

Pour pouvoir connecter simplement votre capteur de CO2 au M5Stick nous vous recommandons de souder un connecteur Grove, il est aussi possible de connecter le capteur sur les fiches femelles du M5STICK

Étape 2 - Branchez Le M5stick C sur votre ordinateur

Lorsque vous branchez le M5StickC sur votre ordinateur, celui-ci devrait indiquer qu'il est connecté au Cloud et affiche une API KEY ici 3C413F51.

Si ce n'est pas le cas rendez-vous sur cette page pour flasher le M5StickC Flasher_M5StickC_pour_l'utiliser_avec_UIFLOW

Étape 3 - Lancez UIFLOW !

Rendez-vous sur le site UIFLOW

A l'ouverture du site ce dernier affiche une fenetre, entrez votre API KEY, la langue, puis choisissez votre modèle de M5STICK

Cliquez en bas à gauche si la fenêtre se s'affiche pas

Étape 4 - Importez le bloc Capteur de CO2

Dans cette étape vous allez importer un nouveau bloc vous permettant d'utiliser le capteur dans UIFLOW.

Il vous faudra préalablement télécharger le bloc projetCO2.m5b

Rendez-vous en bas du menu de bloc et cliquez sur CUSTOM puis sur OPEN *.m5b file

Une fenetre s'ouvre, choisissez le fichier téléchargé projetCO2.m5b

Une nouvelle section "projet CO2 apparait en bas et vous permet ainsi d'utiliser le capteur

Étape 5 - Conception de l'interface

Avant de commencer à coder nous allons créer l'interface,

Glissez déposez de la zone de gauche vers l'ecran les composants suivants :

• 2 Labels (zones de texte
• un Cercle (circle)

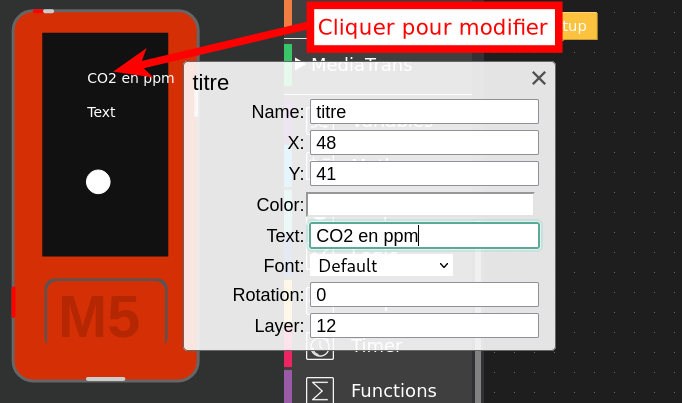

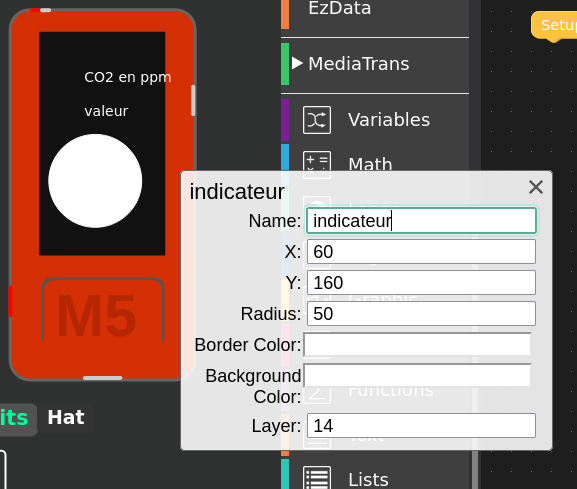

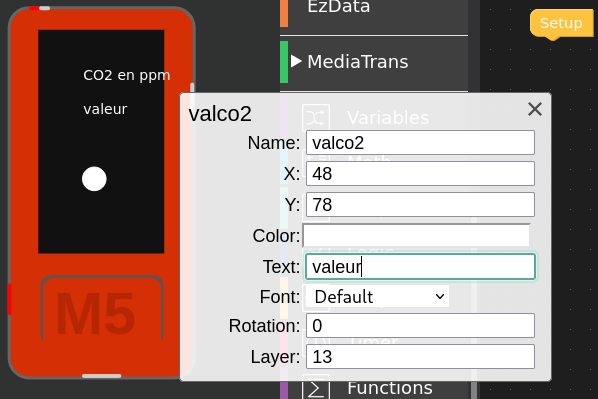

Nommez maintenant les composants de l'écran en cliquant sur ceux-ci

Le fait de nommer les composants rend plus facile la programmation par la suite.

Étape 6 - Testez votre interface

Ça y est ! votre interface est réalisée, vous pouvez dès maintenant tester en vrai sur votre M5Stick.

Pour tester, assurez vous que le M5Stick et votre ordinateur soit bien connecté au réseau, que le M5Stick affiche bien "cloud" et la clef API.

Cliquez maintenant sur le bouton RUN en bas à droite

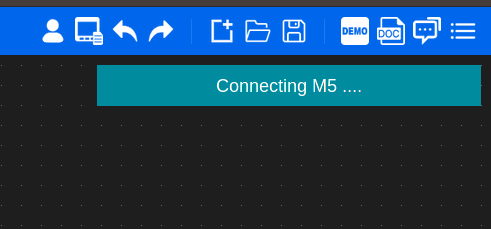

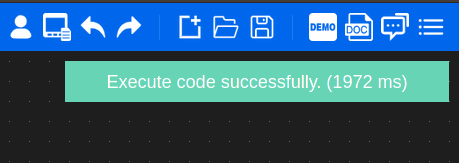

Un message apparait en haut à droite "Connecting M5" puis si tout se passe bien le message se transforme en "Execute code successfully".

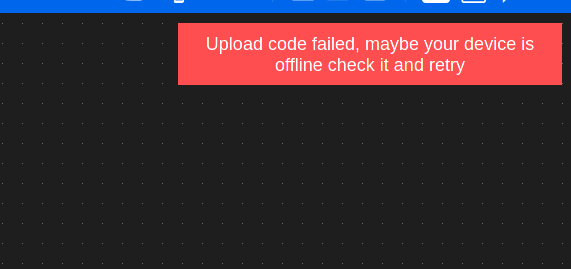

Si le message "upload code failed, maybe your device is offline check it and retry" votre M5Stick ou votre ordinateur ne sont pas connecté au réseau.

Vérifiez tout ça ou reflashez votre M5STICK en suivant la procédure Flasher M5StickC pour l'utiliser avec UIFLOW

Étape 7 - Un peu de code ! #1

Nous allons commencer par dire au microcontrolleur sur quelles broches est connecté le capteur.

Rendez-vous en bas dans Custom>ProjetCO2 et glissez déposez le bloc init capteur CO2. et collez le sous le bloc setup

Selon le cablage, si vous utilisez le connecteur Grove (connecteur blanc) renseignez les broches RX et TX

• RX --> 32
• TX --> 33

Sinon adaptez les numéros de broche !

Étape 8 - Un peu de code ! #2

Dans cette étape, nous allons simplement afficher la mesure.

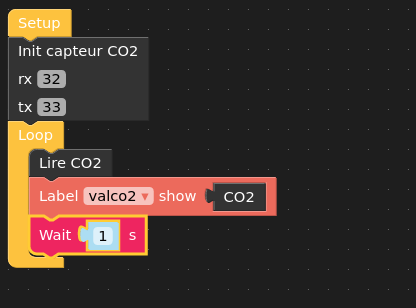

1. Ajoutez le bloc loop (tout ce qui est à l'interieur du bloc loop va être executé indéfiniment) et collez le sous init capteur CO2.
2. Dans Custom>ProjetCO2 et glissez déposez le bloc Lire CO2. et collez le dans le bloc loop.
3. Dans UI>Label glissez déposez le bloc Label show.
4. Dans Custom>ProjetCO2 et glissez déposez le bloc CO2 et insérez le dans le bloc Label show à la place de Hello M5
5. Enfin dans timer ajoutez Wait 1s

Étape 9 - Testez votre code !

Cliquez maintenant sur le bouton RUN en bas à droite

Étape 10 - A vous de jouer !

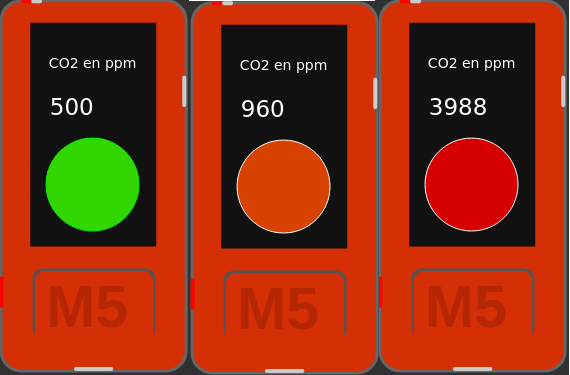

Voici le code permettant le changement de couleur du cercle en fonction de la concentration de CO2 dans la pièce

Le programme est téléchargeable ICI

Comment ça marche ?

Observations : que voit-on ?

Lors de la respiration, on inhale de l’air contenant de l’oxygène, un peu de dioxyde de carbone

(CO2), et des aérosols ; lors de l’expiration, on exhale du CO2 ainsi que des aérosols, éventuellement

porteurs de virus et responsables de potentielles contaminations. La mesure de la quantité de CO2 dans

l’air permet donc de contrôler et améliorer la ventilation. C’est pourquoi, parmi les stratégies de lutte

contre la pandémie, la ventilation est un des outils majeurs, facile à mettre en œuvre et aux résultats

immédiats. Une bonne ventilation réduit les contagions par aérosols et de surcroit, la diminution du taux

de CO2 fait décroître somnolences et maux de tête, et finalement améliore les capacités cognitives des

élèves travaillant en espace fermé.

Selon l'académie des sciences une bonne ventillation se traduit par un niveau de CO2 inférieur à 800 ppm soit 1 gramme CO2 par kilogramme d’air. source
