Capteur de CO2 SENSEAIR S8

Capteur Infrarouge de CO2 (NDIR) utilisé dans le projet CO2

25EUR (€)

Description longue

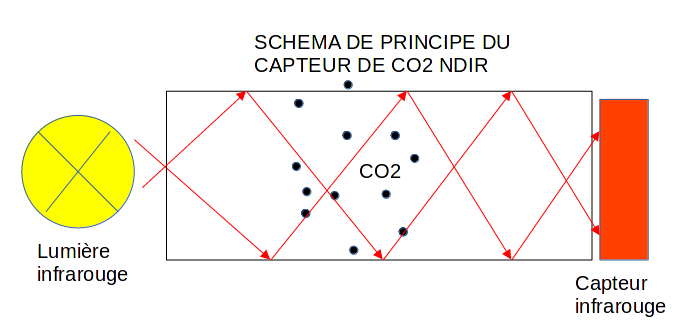

Principe:

Le capteur CO2 Sensair S8, est un capteur NDIR (InfraRouge non Dispersif), le principe de mesure est un principe optique :

Une chambre de mesure est parcourue par un faisceau infrarouge et de l'autre coté de la chambre un capteur ultra sensible mesure les variations d’absorption de la lumière. En fonction des ondes absorbées par la présence de CO2 il en déduit la quantité. Cette mesure utilise le principe de la spectrométrie. (expérience en lien Lumière : dispersion de la lumière )

Selon le Fablab Central Supélec La Fabrique, les capteurs NDIR sont plus fiables et robustes que les capteurs de CO2 utilisant d'autres technologies (chimiques, MOX ...). Plus d'infos http://projetco2.fr/documents/presentation_PM_webinaireco2_v5_bpd.pdf

Caractéristiques :

Document PDF : http://co2meters.com/Documentation/Manuals/DS_SE_0119_CM_0177_Revised8.pdf

Mesure du CO2 : infrarouge non dispersif (NDIR)
Méthode de mesure : diffusion
Plage de mesure : (0-10 000 ppm)
Temps de réponse : 90% à 2 minutes
Intervalle de mesure: 0,5 Hz (toutes les 2 secondes)
Précision CO2: ± 70ppm ± 3% de la valeur mesurée
Options de communication: UART Modbus
Sortie disponible : analogique
Espérance de vie du capteur : > 15 ans
Intervalle de maintenance : aucun entretien requis
Autodiagnostic : contrôle de fonctionnement complet au démarrage

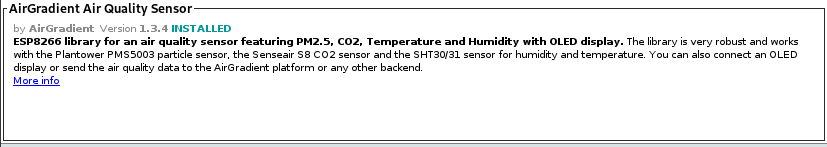

Bibliothèque :

Pour utiliser facilement ce capteur, nous vous conseillons d'utiliser la bibliothèque AirGradient Air Quality Sensor que vous trouverez dans le catalogue de bibliothèques d'Arduino plus d'infos pour la procédure Importer des bibliothèques dans l'interface Arduino

Item-Capteur de CO2 SENSEAIR S8 Image2.png

Plus d'infos et sources : https://github.com/airgradienthq/arduino

Câblage

Code Minimal

Avant le Setup	Importation de la bibliothèque	#include <AirGradient.h>
Avant le Setup	Création de l’objet	AirGradient monCapteur = AirGradient();
Dans le Setup	Démarrage de l’objet	monCapteur.CO2_Init(D4,D3); // coté wemos broche RX (D4), broche TX (D3)
Dans le Loop	Utilisation	int CO2 = monCapteur.getCO2_Raw();

Astuce: il est possible RX et TX soient inversé, dans ce cas il vous suffit d'inverser D3 et D4 dans votre code. ATTENTION Valable uniquement pour un wemos ESP8266

Exemple

 0 #include <AirGradient.h>                 // import de la bibliothèque Air Gradient
 1 AirGradient monCapteur = AirGradient();  // Création de l'objet "monCapteur"
 2
 3 void setup(){
 4   Serial.begin(9600);         // Démarrage de la liaison série
 5   monCapteur.CO2_Init(D4,D3); // Démarrage et initialisation de l'objet, définition des broches RX (D4) et TX (D3) du Wemos
 6 }
 7
 8 void loop(){
 9 int CO2 = monCapteur.getCO2_Raw(); // mesure brute du CO2 placée dans la variable "CO2"
10 Serial.print("Taux de CO2 : ");
11 Serial.println(CO2);               // Affichage du CO2 en ppm
12 delay(5000);                       // attente de 5 secondes (le temps de mesure du capteur est de 2s)
13 }

Le capteurs en ASCII pour de beaux codes !

/*
Senseair S8
              ________________________
|*/

Exemple pour décrire la connexion à un D1 mini :

/*                                   D1 mini
                                     BROCHAGE
                                _________________
                               /     D1 mini     \
                              |[ ]RST        TX[ ]|
                              |[ ]A0  -GPIO  RX[ ]|
                              |[ ]D0-16    5-D1[ ]|
                              |[ ]D5-14    4-D2[ ]|
                              |[ ]D6-12    0-D3[X]| -> UART_RxD
                              |[ ]D7-13    2-D4[X]| -> UART_TxD
                              |[ ]D8-15     GND[X]| -> G0
                              |[ ]3V3 .      5V[X]| -> G+
                              |       +---+       |
                              |_______|USB|_______|

                             ________________________
                            |   |° ° ° ° ° °|    |   |
                  +5V <- G+ |[X]| ° ° ° ° °/     |[ ]| DVCC_out
                  GND <- G0 |[X]|° ° ° ° °/      |[X]| UART_RxD -> D3
                   Alarm_OC |[ ]|_°_°_°_°|       |[X]| UART_TxD -> D4
                   PWM 1Khz |[ ]|                |[ ]| UART_R/T
                            |   |  SenseAir® S8  |[ ]| bCAL_in/CAL
                            |___|________________|___|
*/

Note pour la calibration du Capteur

Il est possible que votre capteur de dérègle ou que vous le receviez non étalonné. Pour calibrer votre capteur il suffit de le placer à l'extérieur, à l’abri de toute pollution (évitez les abords d'une autoroute. ) et d'appuyer sur le bouton calibration pendant 6 secondes (entre 4 et 8 secondes, pas plus sinon au bout de 13 secondesil passe dans un autre mode de calibration ).

Votre capteur devrait alors indiquer 400 ppm valeur nominale de quantité de CO2 à l'extérieur.
