Capteur de CO2 SENSEAIR S8
Capteur Infrarouge de CO2 (NDIR) utilisé dans le projet CO2
25EUR (€)
Description longue
Principe:
Le capteur CO2 Sensair S8, est un capteur NDIR (InfraRouge non Dispersif), le principe de mesure est un principe optique :
Une chambre de mesure est parcourue par un faisceau infrarouge et de l'autre coté de la chambre un capteur ultra sensible mesure les variations d’absorption de la lumière. En fonction des ondes absorbées par la présence de CO2 il en déduit la quantité. Cette mesure utilise le principe de la spectrométrie. (expérience en lien Lumière : dispersion de la lumière )
Caractéristiques :
Document PDF : http://co2meters.com/Documentation/Manuals/DS_SE_0119_CM_0177_Revised8.pdf
- Mesure du CO2: infrarouge non dispersif (NDIR)
- Méthode de mesure: diffusion
- Plage de mesure: (0-10 000 ppm)
- Temps de réponse: 90% à 2 minutes
- Intervalle de mesure: 0,5 Hz (toutes les 2 secondes)
- Précision CO2: ± 70ppm ± 3% de la valeur mesurée
- Options de communication: UART Modbus
- Sortie disponible: analogique
- Espérance de vie du capteur:> 15 ans
- Intervalle de maintenance: aucun entretien requis
- Autodiagnostic: contrôle de fonctionnement complet au démarrage
Bibliothèque :
Pour utiliser facilement ce capteur, nous vous conseillons d'utiliser la bibliothèque sds-dust-sensors-arduino-library que vous trouverez dans le catalogue de bibliothèques d'Arduino plus d'infos pour la procédure Importer des bibliothèques dans l'interface Arduino
Plus d'infos et sources : https://github.com/airgradienthq/arduino

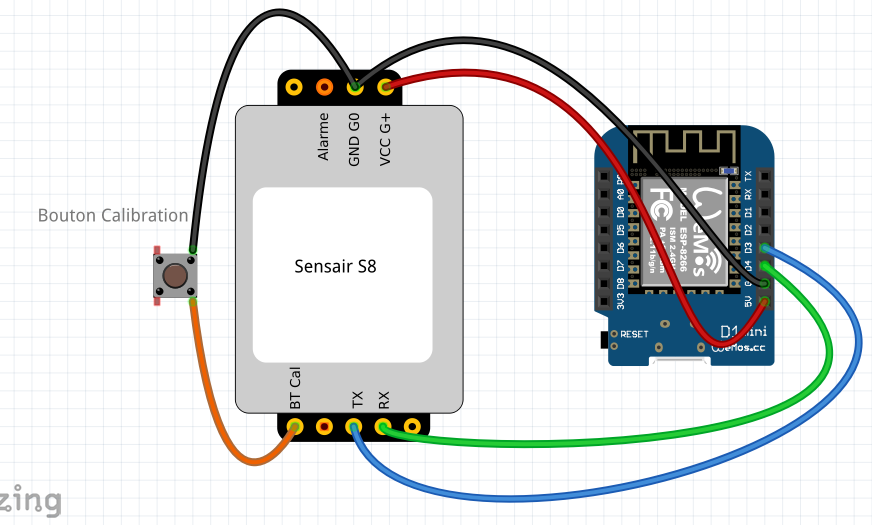

Câblage
Code Minimal
| Avant le Setup | Importation de la bibliothèque | #include <AirGradient.h> |
| Création de l’objet | AirGradient ag = AirGradient(); | |
| Dans le Setup | Démarrage de l’objet | ag.CO2_Init(); |
| Dans le Loop | Utilisation | int CO2 = ag.getCO2_Raw();
Serial.print("C02: "); Serial.println(ag.getCO2()); delay(5000); |
Exemple
1 ededed
